VFD、Servo 및 다양한 모터 드라이버 생산에 집중
연간 판매량 900,000개 이상
전력 범위: 0.4kw ~ 2000kw, 전압 범위: 110v ~ 10000v
서비스 유통 네트워크는 전 세계를 커버합니다.
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ZONCN |
| 인증: | KC; CE |
| 모델 번호: | Z5400A07D5K-BF |
| 문서: | Z5000-BF series catalog.pdf |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 내부: 상자; 외부: 카튼 |
| 배달 시간: | 7-30 일 |
| 지불 조건: | T/T, 페이팔 |
| 공급 능력: | 100,000 PC/달 |
| 종류: | VFD 드라이브 | 보호: | IP65/IP54 |
|---|---|---|---|
| 의사소통: | RS485 | 빈도: | 50Hz / 60Hz |
| EMC는 여과합니다: | 내장 | 파워 레인지: | 0.75kw-160kw |
| 아날로그 입력: | 0-10V, 0-20mA | OEM: | 지원 |
| 배달 시간: | 보통 15일 | 보증: | 18개월 |

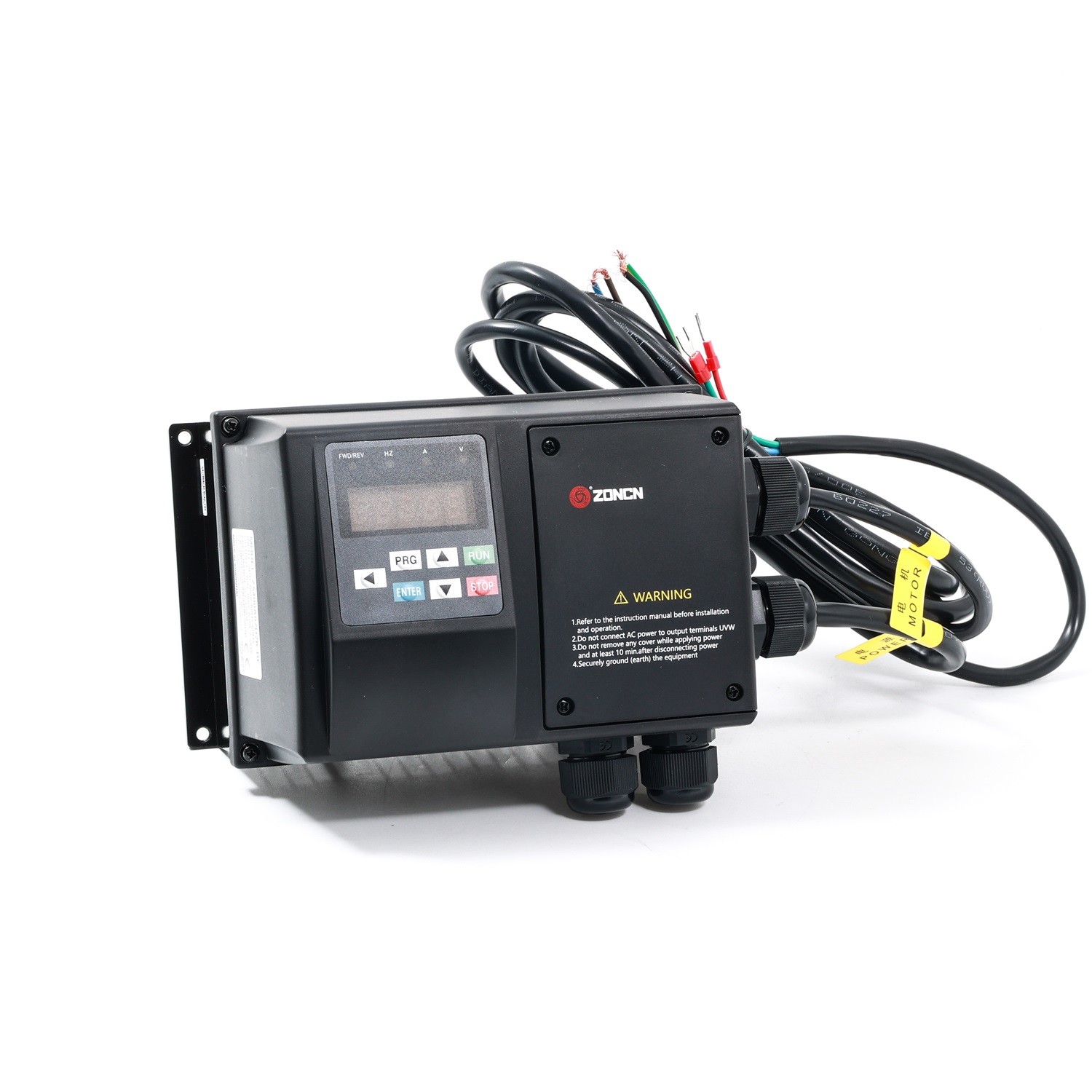

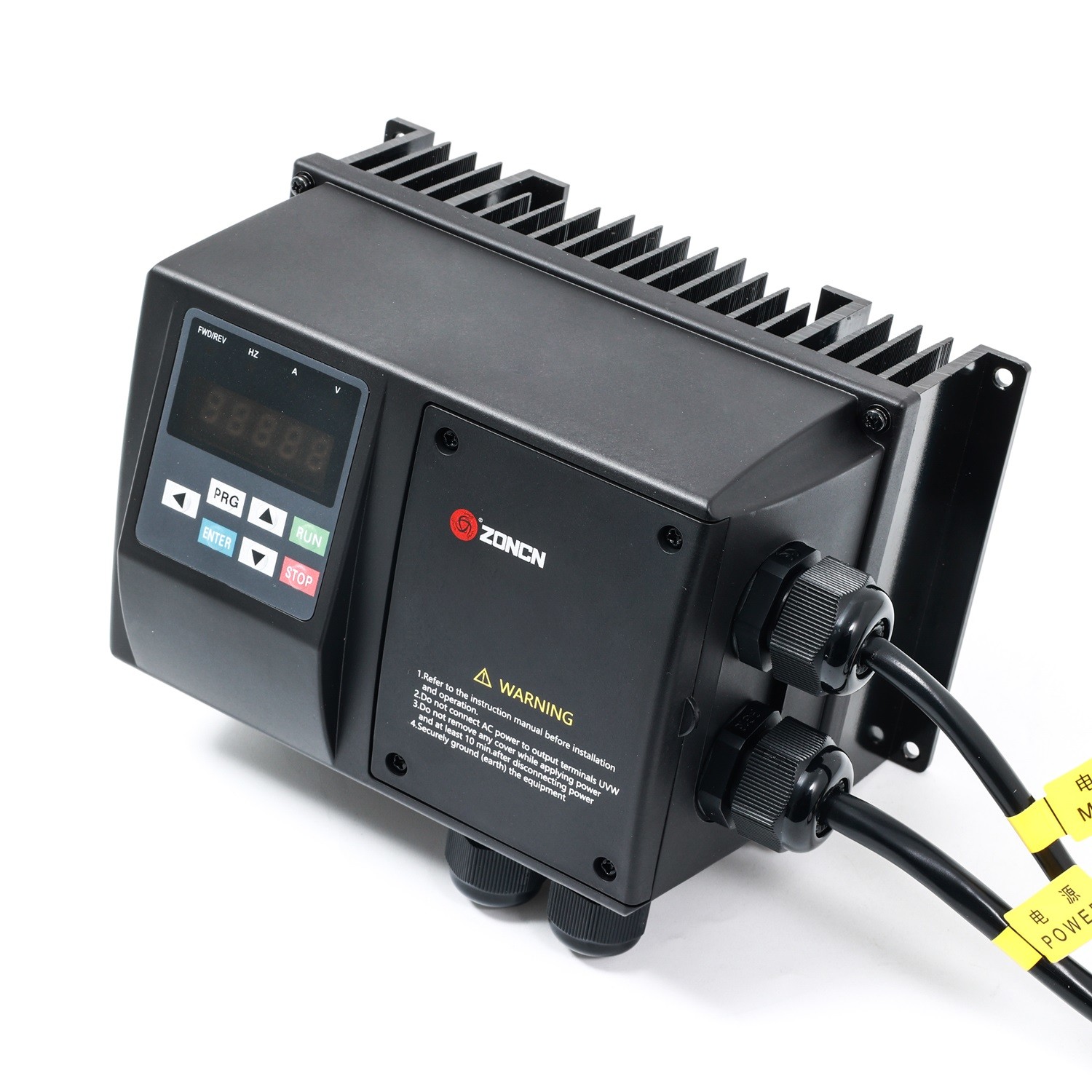

높은 보호 IP65 인버터 380v 변주 주파수 드라이브 VFD 0.75kw 1.5kw
ZONCN Z5000 시리즈 VFD는 까다로운 산업 환경에 설계 된 고성능 솔루션을 나타냅니다. 이 견고한 VFD는 독특한 모터 플랜지 장착 기능을 갖추고 있습니다.공간 절감을 위한 설치를 직접 모터 끝 커버에 허용합니다.이 VFD는 중량 장비용으로 설계되어 가장 까다로운 응용 프로그램에서도 신뢰할 수 있는 성능을 제공합니다.
유연한 제어 옵션으로, Z5000 시리즈 VFD는 다양한 운영 요구 사항에 맞게 고급 벡터 제어 및 비용 효율적인 V / F 제어 버전을 모두 제공합니다.VFD는 액체가 검출되지 않을 때 자동으로 작동을 중지하는 드라이 런 보호를 포함한 지능 보호 기능을 통합합니다., 펌프 손상을 방지합니다.
이 다재다능한 VFD는 다음과 같은 여러 가지 실용적인 기능을 제공합니다.
프로그래밍 가능한 타이밍 제어
얼음 방지 보호
오류가 발생했을 때 자동 펌프 전환
건조운전 경보 통지

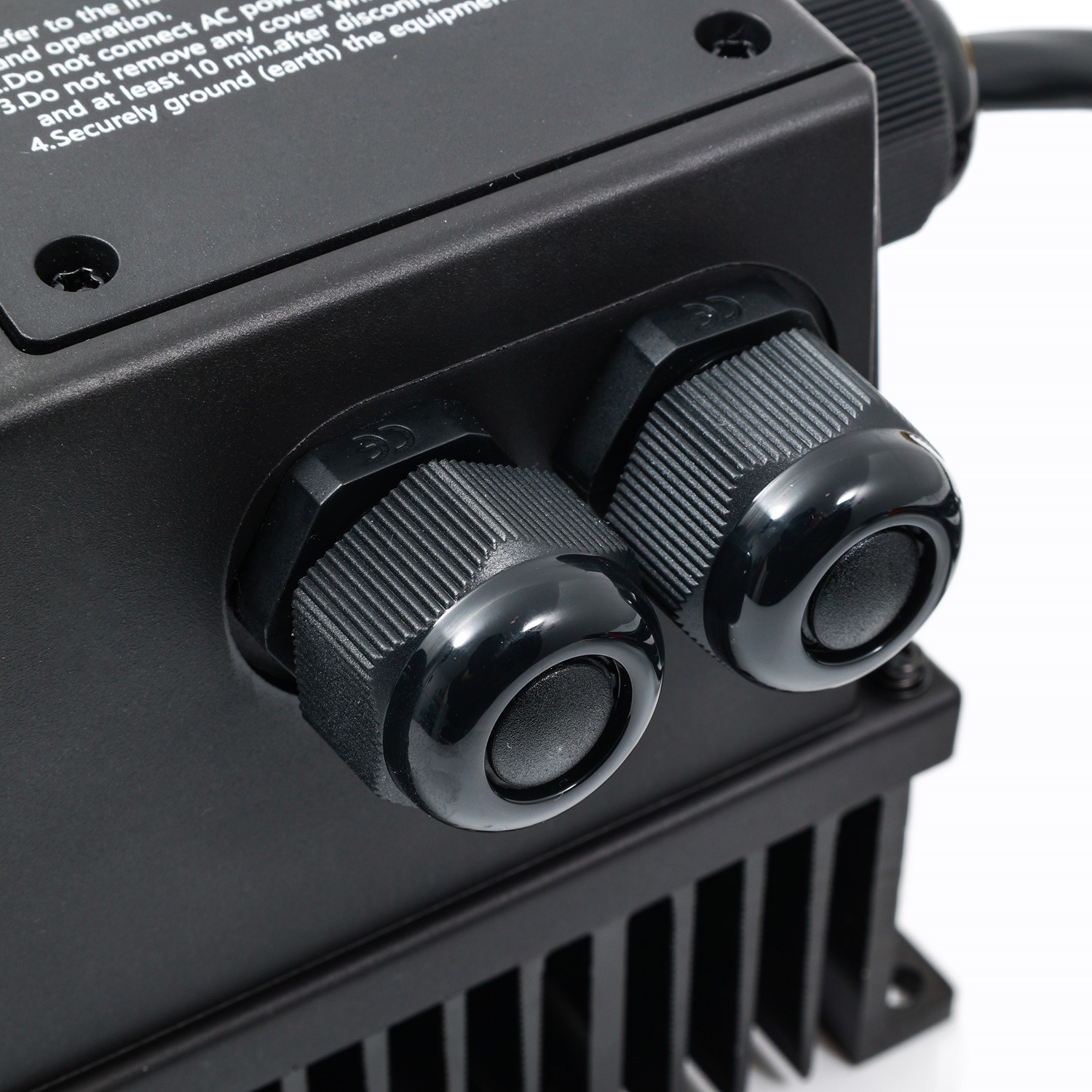

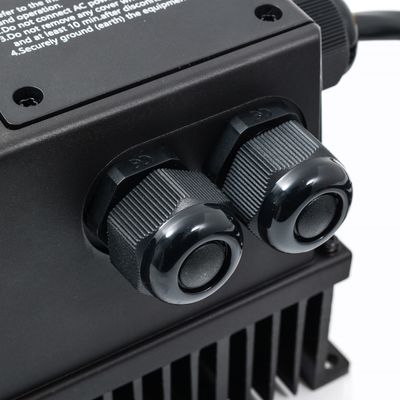

Z5000 시리즈 VFD는 IP65 보호 등급을 자랑하며, 이 VFD를 먼지와 물 침입에 예외적으로 저항력있게 만듭니다.이러한 높은 수준의 보호는 표준 드라이브가 실패 할 수있는 혹독한 환경에서 VFD가 안정적으로 작동 할 수 있음을 보장합니다..

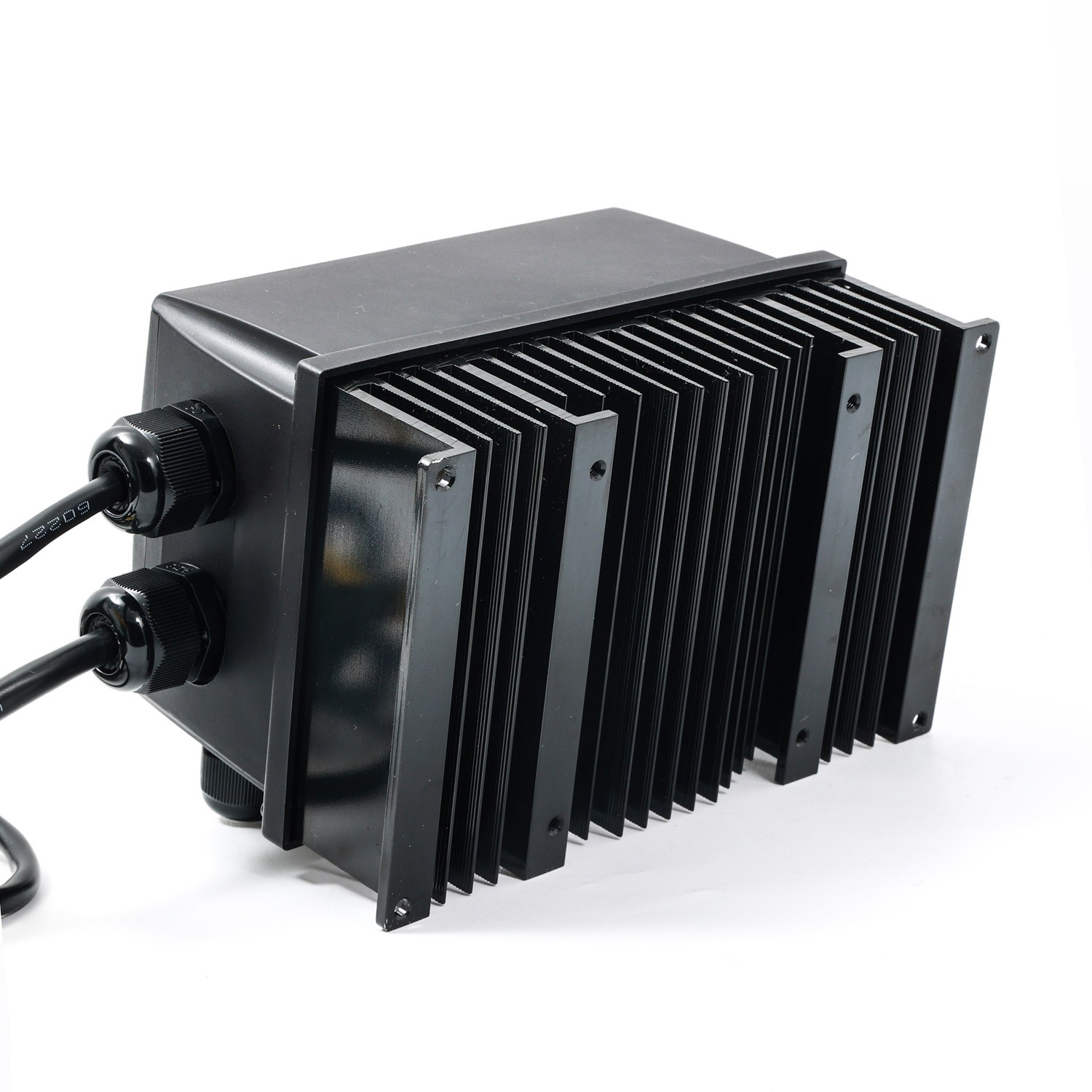

산업용 내구성을 위해 설계된 ZONCN VFD는 진동, 습도 및 극한 온도에 견딜 수 있는 견고한 구조를 갖추고 있습니다.VFD의 첨단 냉각 시스템은 좁은 공간에서도 최적의 작동 온도를 유지합니다..
견고한 디자인, 지능적인 기능 및 유연한 설치 옵션의 조합으로 Z5000 시리즈 VFD는 특히 다음과 적합합니다.
물 처리 시스템
산업용 펌프 사용
광산업
식품 가공 장비
농업용 기계
이 고성능 VFD는 신뢰성 및 에너지 효율성을 동시에 제공하여 내구적인 모터 제어 솔루션을 찾는 사용자에게 이상적인 선택입니다.ZONCN Z5000 시리즈 VFD는 까다로운 산업용 애플리케이션에서 보호 및 성능에 대한 새로운 표준을 계속 설정합니다..
| 항목 | Z5000-BF | |
| 입력 | 가등전압, 주파수 | 1PH/3PH AC 220V 50/60Hz 3PH AC 380V 50/60 Hz |
| 전압 범위 | 220V: 170~240V; 380V: 330V~440V | |
| 출력 | 전압 범위 | 220V: 0~220V; 380V: 0~380V |
| 주파수 범위 | 00.10~400.0 Hz | |
| 제어 방법 | V/F 제어, 공간 벡터 제어 | |
| 표시 | 작동 상태/알람 정의, 상호 작용하는 안내, 예를 들어, 주파수 설정, 출력 주파수 / 전류, 회전 속도, 장애 등. | |
| 제어 사양 | 출력 주파수 범위 | 00.10~400.00 Hz |
| 주파수 설정 해상도 | 디지털 입력: 0.01 Hz | |
| 아날로그 입력:0최대 출력 주파수의 1% | ||
| 출력 주파수 정확성 | 00.01 Hz | |
| V/F 제어 | 다양한 부하 요구 사항을 충족시키기 위해 V/F 곡선을 설정 | |
| 토크 제어 | 자동 증가: 로딩 조건에 따라 자동 톱크를 올립니다. 수동 증가: 상승 톱크의 0.0 ~ 20%를 설정 할 수 있습니다. | |
| 다기능 입력 터미널 | 4개의 다기능 입력 단말기, 15개의 섹션 속도 조절, 프로그램 실행, 4개의 섹션 가속/연속 속도 스위치 등 기능을 구현하는UP/DOWN 기능 및 비상 정지 기능 및 기타 기능 | |
| 다기능 출력 터미널 | 실행, 제로 속도, 카운터, 외부 이상, 프로그램 작동 및 기타 정보 및 경고를 표시하는 1 개의 다기능 출력 단말기 | |
| 가속/연속 시간 설정 | 0~999.9 s 가속/연속 시간은 개별적으로 설정할 수 있습니다. | |
| 다른 기능 | PID 제어 | PID 제어장치 |
| RS485 | 표준 RS485 통신 기능 (MODBUS) | |
| 주파수 설정 | 아날로그 입력 0 ∼10V, 0 ∼20mA가 선택될 수 있다. 디지털 입력: 조작 패널의 설정 다이얼 또는 RS 485 또는 UP/DOWN을 사용하여 입력 | |
| 다속 | 4개의 다기능 입력 터미널, 15개의 섹션 속도가 설정될 수 있습니다. | |
| 자동 전압 조절 | 자동 전압 조절 기능을 선택할 수 있습니다. | |
| 카운터 | 내장 2 그룹 카운터 | |
| 보호 기능 | 과부하 | 150%, 60s (동함수); 120%,60s (변수함수) |
| 전압 이상 | 초전압 보호 설정할 수 있습니다 | |
| 전압 아래 | 전압 보호 아래 설정할 수 있습니다 | |
| 다른 보호 | 출력 단회로, 과전류, 매개 변수 잠금 등 | |
| 환경 | 환경 온도 | 10°C~40°C (결결하지 않습니다) |
| 환경 습도 | 최대 95% (집화되지 않는) | |
| 고도 | 1000m 아래로 | |
| 진동 | 최대 0.5g | |
| 구조 | 냉각 모드 | 3.7 kW 이하에는 팬이 없습니다. 5.5 kW 이상에는 강제 공기 냉각이 있습니다. |
| 보호구조 | 3.7kw 이하 IP 65, 3.7kw 이상 IP 54 | |
| 모델 | 입력 전압 | 가등식 출력력 (KW) | 가등식 입력 전류 (A) | 가등식 출력 전류 (A) | 모터 전력 (kW) |
| Z5200A00D7K-BF | 1PH AC220V ±15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ±15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| ... | ... | ... | ... | ... | |
| Z5400A00160K-BF | 160 | 160 |
