항목

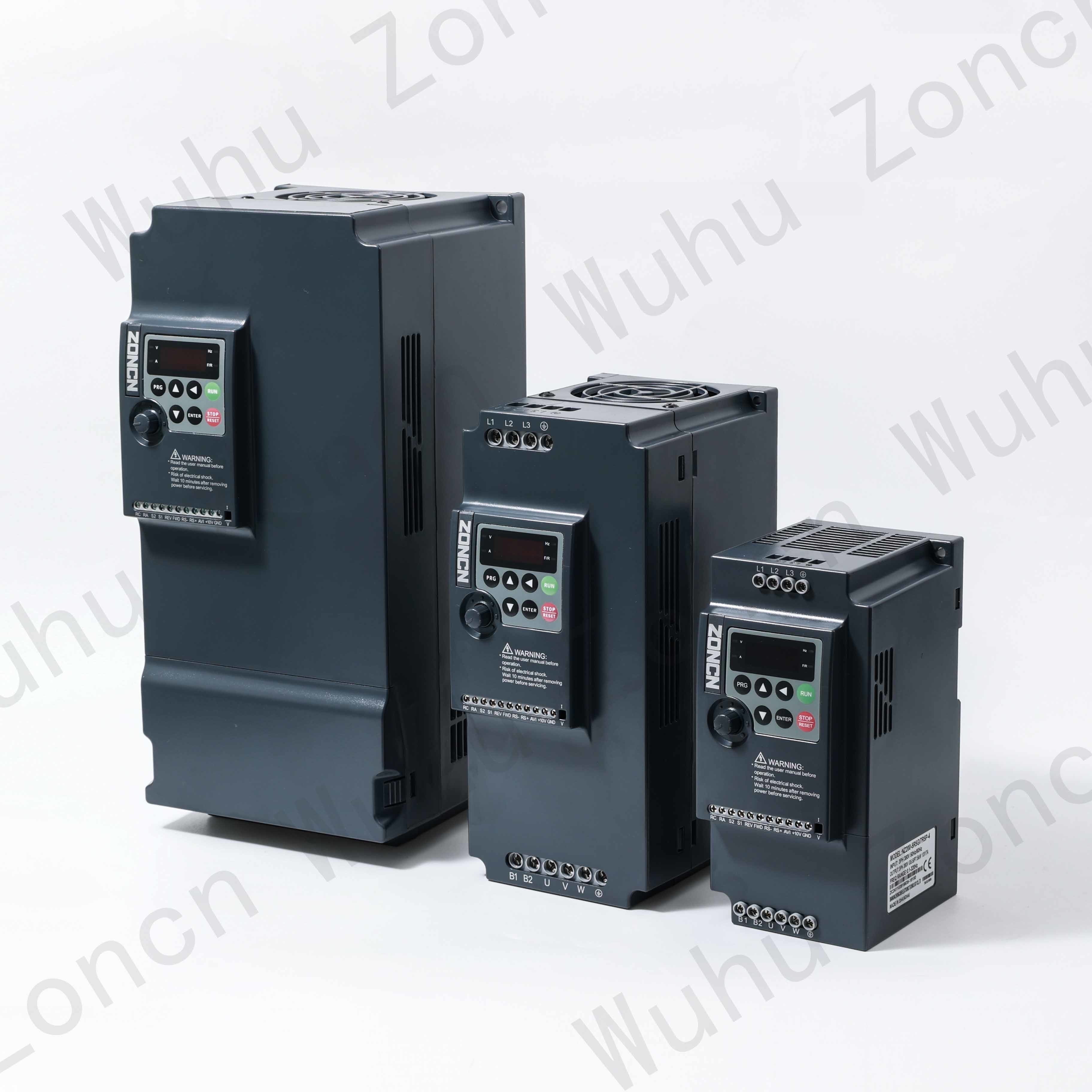

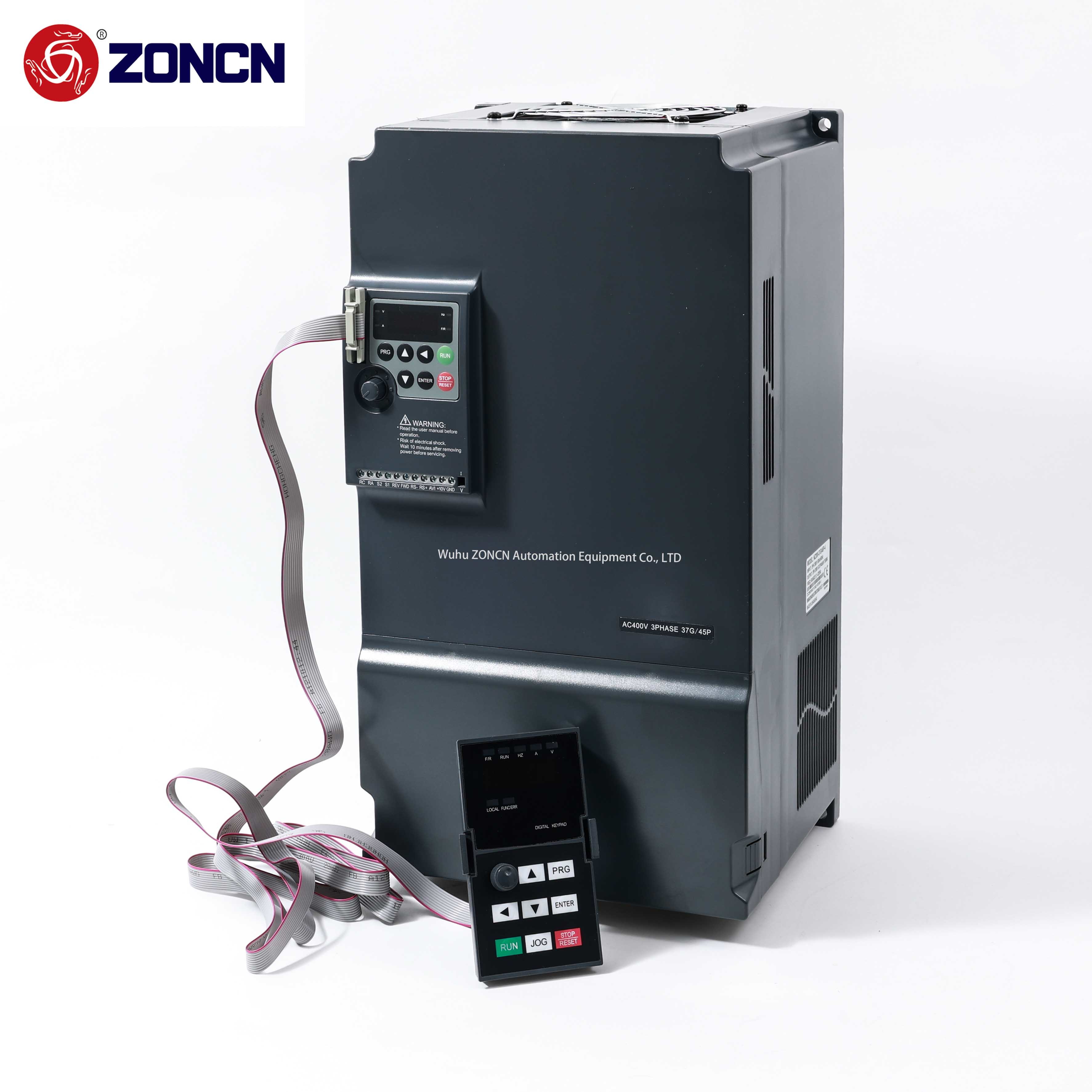

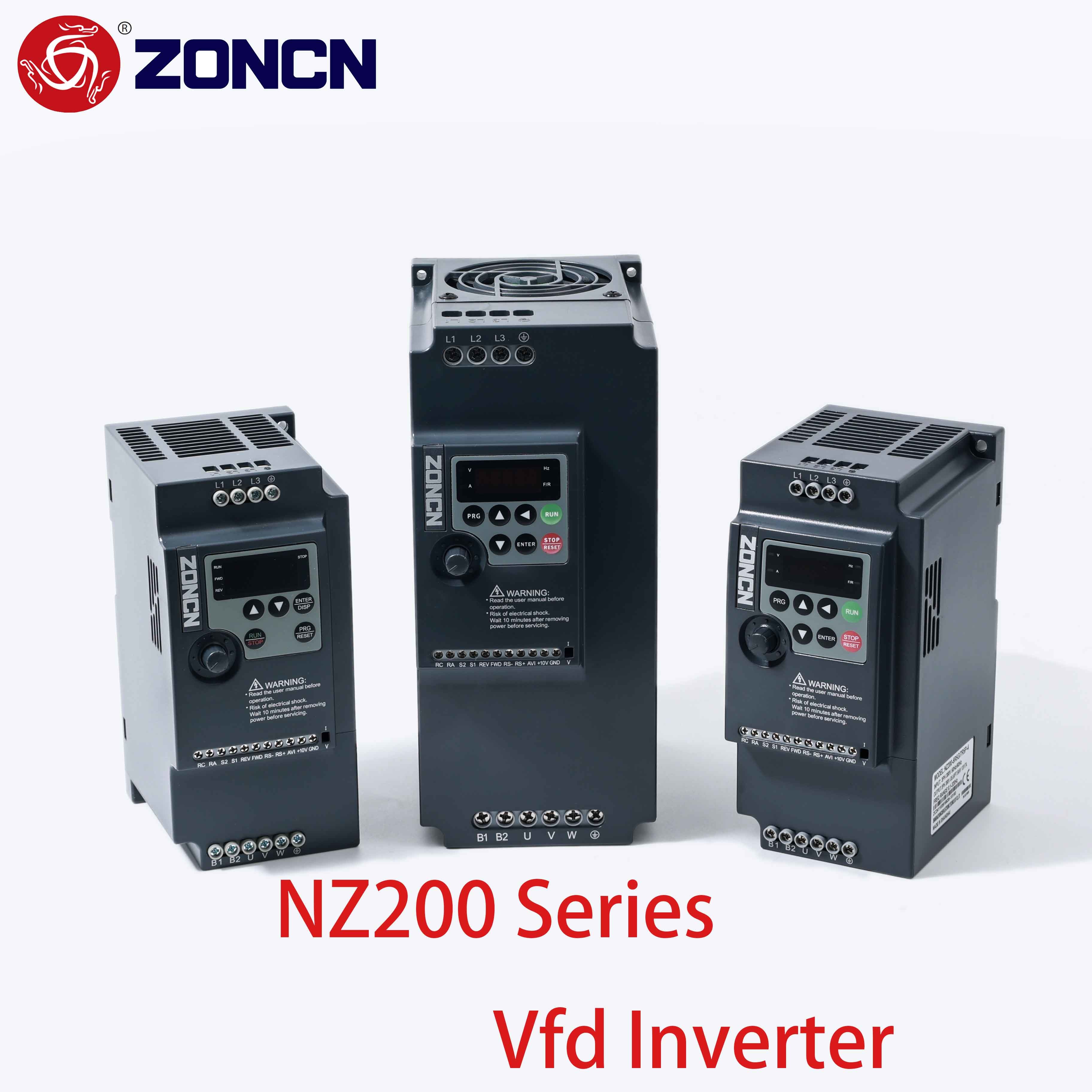

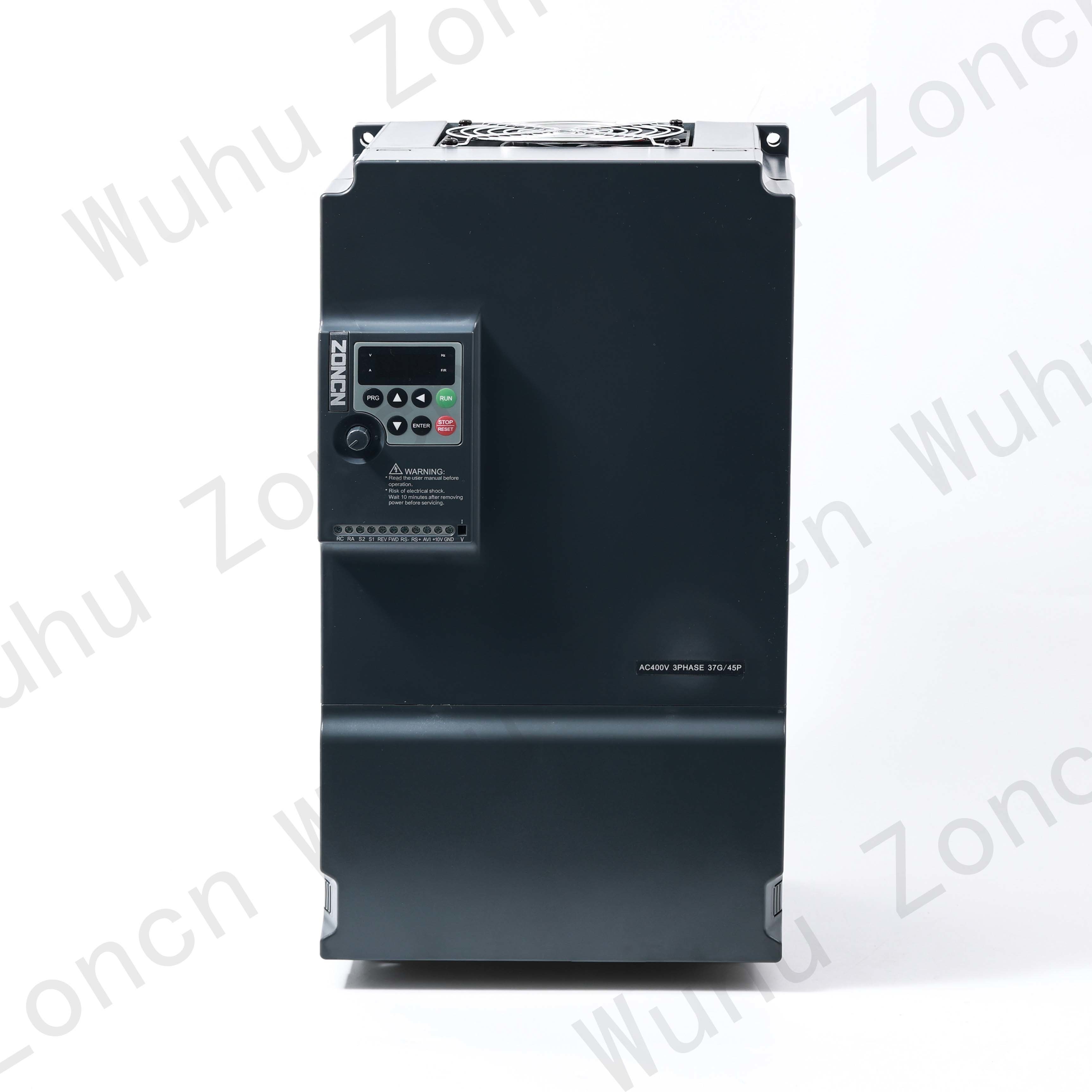

NZ200

제어 모드

센서 없는 흐름 벡터 제어 (SFVC)

전압/주파수 (V/F) 제어

최대 주파수

0~600Hz

운반기 주파수

0.5kHz~16kHz

수송기 주파수는 부하 특성에 따라 자동으로 조정됩니다

입력 주파수 해상도

디지털 설정:00.01Hz

아날로그 설정: 최대 주파수 × 0.025%

시작 토크

G형:0.5Hz/150% (SFVC)

P형:0.5Hz/100%

속도 범위

1100 (SFVC)

속도 안정성 정확도

±0.5% (SFVC)

과부하 용량

G 타입:상급 전류의 150%에 60s,상급 전류의 180%에 3s.

P 타입:상급 전류의 120%를 60s,상급 전류의 150%를 3s.

토크 증폭

고정 부스

사용자 정의 부스트 0.1% ~ 30.0%

V/F 곡선

직선 V/F 곡선

다점 V/F 곡선

N 전력 V/F 곡선 (1.2 전력, 1.4 전력, 1.6 전력,

1.8제곱)

V/F 분리

두 종류: 완전 분리; 반 분리

가속 및 저속 곡선

직선 램프

S 곡선 램프

가속/연속시간의 네 그룹, 범위 0.0~6500.0s

DC 브레이킹

DC 브레이킹 주파수: 최대 주파수까지 0.00 Hz

제동시간: 0.0~36.0초

브레이킹 동작 전류 값: 0.0%~100.0%

JOG 제어

JOG 주파수 범위: 0.00~50.00 Hz

JOG 가속/연속 시간: 0.0~6500.0s

PLC, 여러 가지 미리 설정된 속도

그것은 간단한 PLC 기능을 통해 최대 16 속도의 구현 또는 입력 (X) 단말 상태

내장된 PID

그것은 쉽게 프로세스 제어 폐쇄 루프 제어 시스템을 실현합니다.

자동 전압
규정 (AVR)

전원 전압이 변할 때 자동으로 전압을 일정하게 유지할 수 있습니다.

초전압/
초전류 스탠드
통제

전류와 전압은 과도한 전압/전류로 인한 빈번한 트립을 피하기 위해 실행 과정에서 자동으로 제한됩니다.

토크 제한 및
통제

그것은 자동으로 토크를 제한하고 실행 과정에서 빈번한 과류 트립을 방지 할 수 있습니다.

높은 성능

무동 모터의 제어 고성능 전류 벡터 제어 기술을 통해 구현됩니다

즉각적인 무명 상태는 멈추지 않습니다.

로드 피드백 에너지는 전압 감소를 보상하여 AC 드라이브가
짧은 시간.

급류 제한

그것은 AC 드라이브의 빈번한 과류 고장을 피하는 데 도움이됩니다.

타이밍 제어

시간 범위: 0.0~6500.0분

의사소통 방법

 RS-485

실행 명령 채널

패널, 제어 터미널에 의해 제공,

일련 통신 포트, 여러 가지 방법으로 전환 될 수 있습니다

 주파수 소스

주파수 소스의 종류

디지털 아날로그 전압, 아날로그 전류, 시리즈 포트. 여러 가지 방법으로 전환 될 수 있습니다.

 보조 주파수 소스

10 종류의 주파수 소스, 쉽게 마이크로 조정, 주파수 합성기를 실현할 수 있습니다

입력 터미널

37kw 이하:

4개의 디지털 입력 터미널

1개의 아날로그 입력 단말기, 0~10V 전압 입력 또는 4~20mA 전류 입력 (AVI) 를 지원합니다.

45kw 이상:

6개의 디지털 입력 터미널,그 중 하나는 최대 100kHz의 고속 펄스 입력을 지원합니다 (S3 선택 사항)

두 개의 아날로그 입력 단말기: 하나는 0 ~ 10V 전압 입력 (FIV) 을 지원하고 다른 하나는 0 ~ 10V 전압 입력 또는 4 ~ 20mA 전류 입력 (FIC) 을 지원합니다.

출력 터미널

37KW 이하:

1개의 릴레이 출력 단말기 (RA, RC)

45KW 이상:

1개의 디지털 출력 터미널 (MO1)

1개의 릴레이 출력 단말기 (RA, RB, RC)

1개의 아날로그 출력 터미널, 0~20mA 출력 전류 또는 0~10V 출력 전압 (FOV) 을 지원합니다.

  LED 디스플레이

매개 변수를 표시합니다.

키 잠금 및
함수 선택

그것은 부분적으로 또는 완전히 키를 잠그고 정의 할 수 있습니다
일부 키의 기능 범위에서 오작동을 방지하기 위해.

보호 기능

전동 상태에서 모터 단전 감지, 출력 단계 손실 보호, 과전류 보호, 과전압
전압 보호, 과열 보호 및 과부하 보호

사용 장소

실내 에서 직접 햇빛, 먼지, 부식 가스, 연화 가스, 기름 안개, 증기, 방울 또는 소금 을 피하십시오.

고도

1000m 이하 ((1000m 이상에서 더 높은 것을 사용할 때 등급을 낮추십시오.)

실내 온도

-10°C~+40°C(환경 온도가 40°C에서 50°C 사이인 경우 등급을 낮춰)

습도

95%RH 이하, 응축 없이

진동

5.9m/s2 (0.6g) 이하

저장 온도

- 20°C~+60°C

지적재산권 보호

IP20
