VFD、Servo 및 다양한 모터 드라이버 생산에 집중
연간 판매량 900,000개 이상
전력 범위: 0.4kw ~ 2000kw, 전압 범위: 110v ~ 10000v
서비스 유통 네트워크는 전 세계를 커버합니다.
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ZONCN |
| 인증: | CE |
| 모델 번호: | T9400-0R75G |
| 문서: | ZONCN T9000 series catalog.pdf |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 내부: 상자; 외부: 카튼 |
| 배달 시간: | 7-30 일 |
| 지불 조건: | 전신환, 페이팔 |
| 공급 능력: | 100,000 PC/달 |
| 종류: | VFD 인버터 | 브랜드: | ZONCN |
|---|---|---|---|
| 시리즈: | T9000 | 제어 모드: | 오픈/닫기 루프 벡터 제어 |
| 전압: | 220V/380V/440V/440V/480V | 의사소통: | RS485/Profinet |
| 인증서: | CE | 보증: | 18개월 |
| 강조하다: | 0.4kw 인버터 VFD,450kw 인버터 VFD,고성능 인버터 VFD |
||

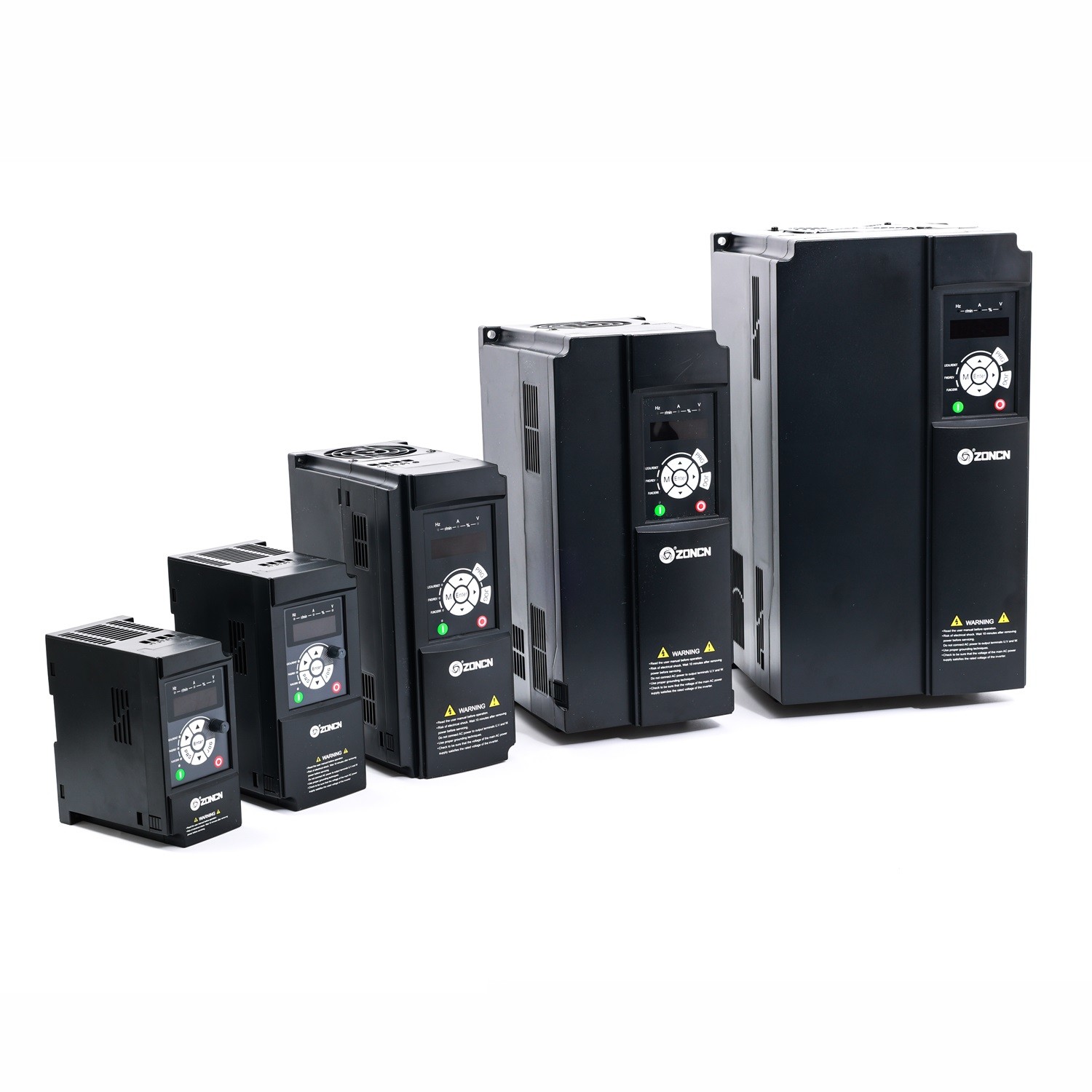

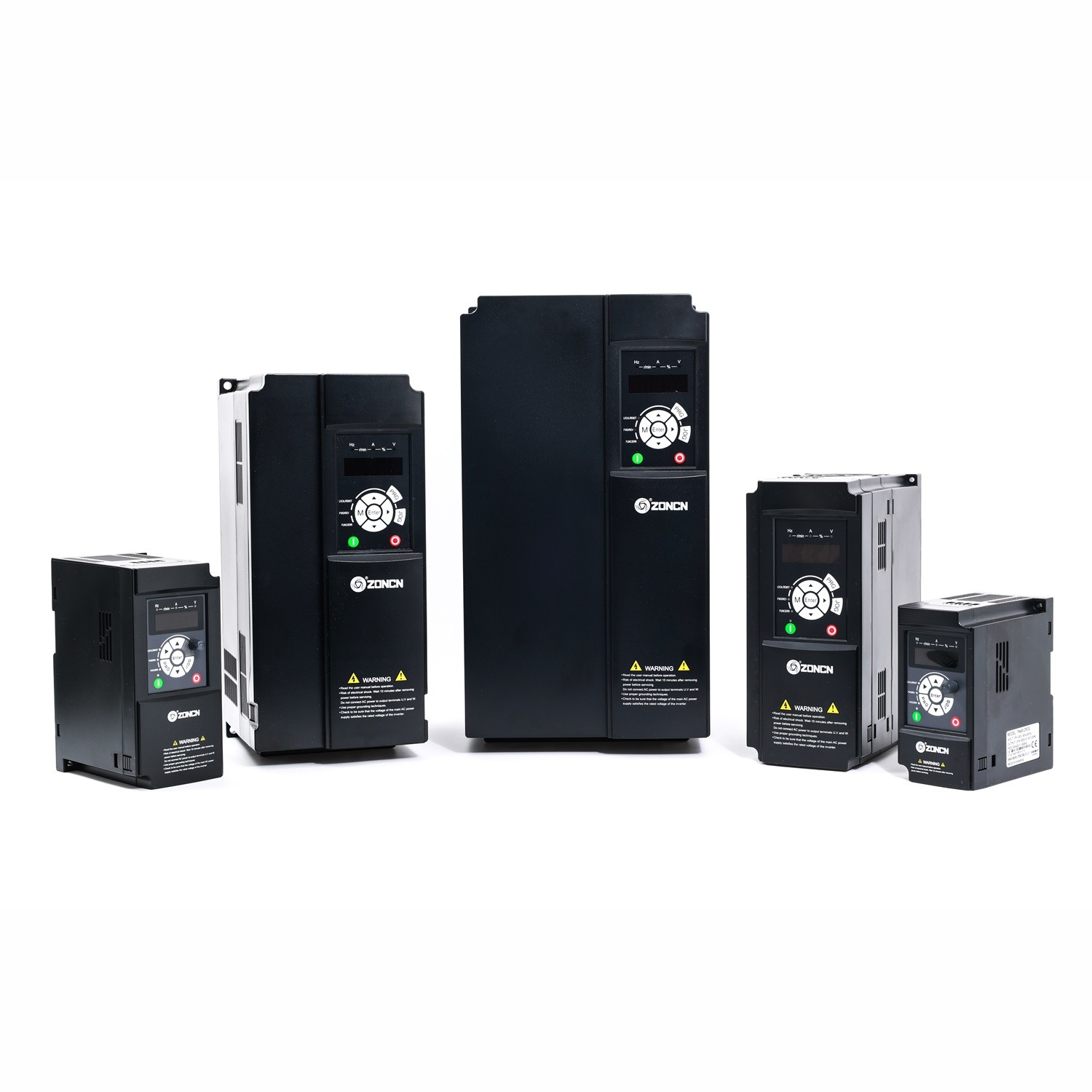

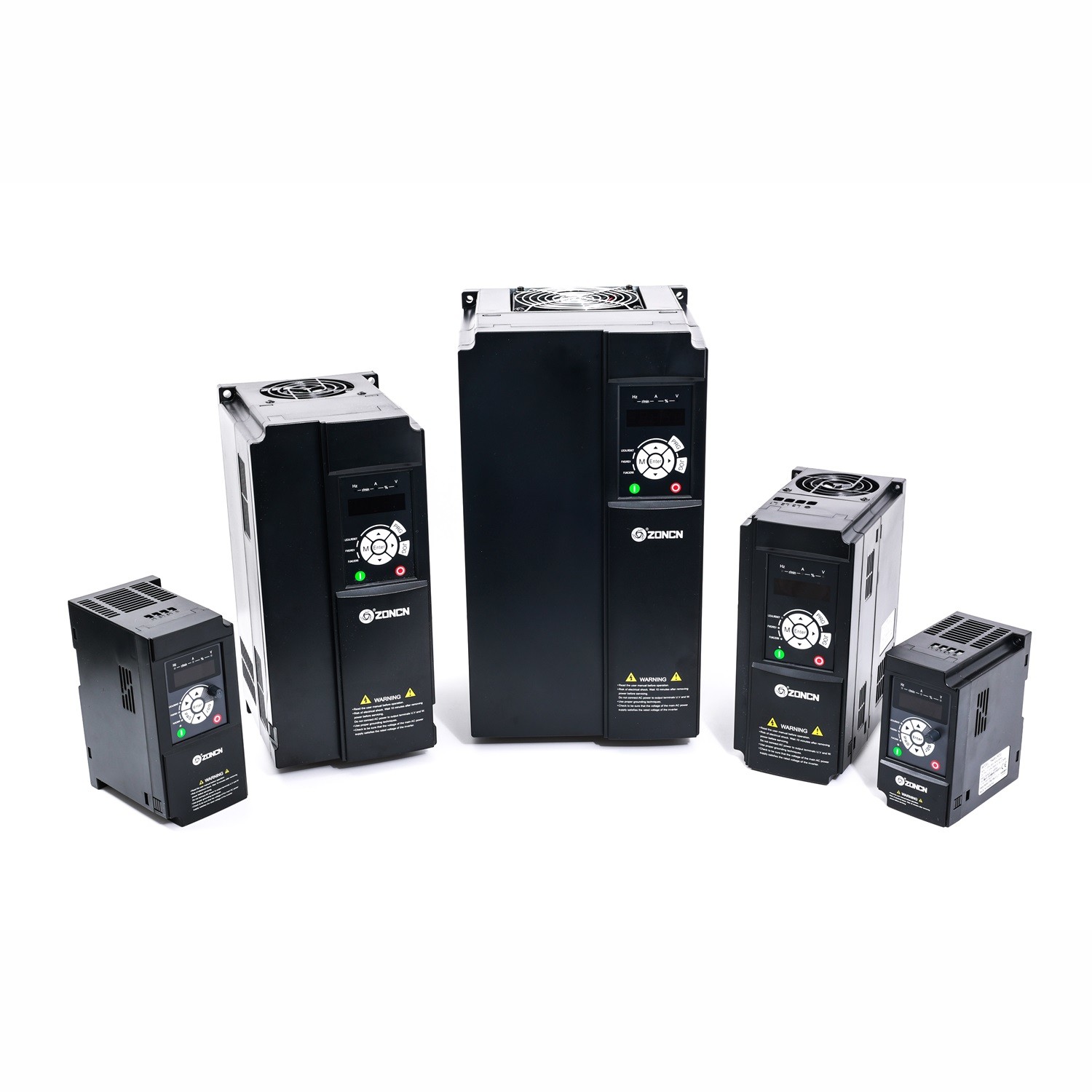

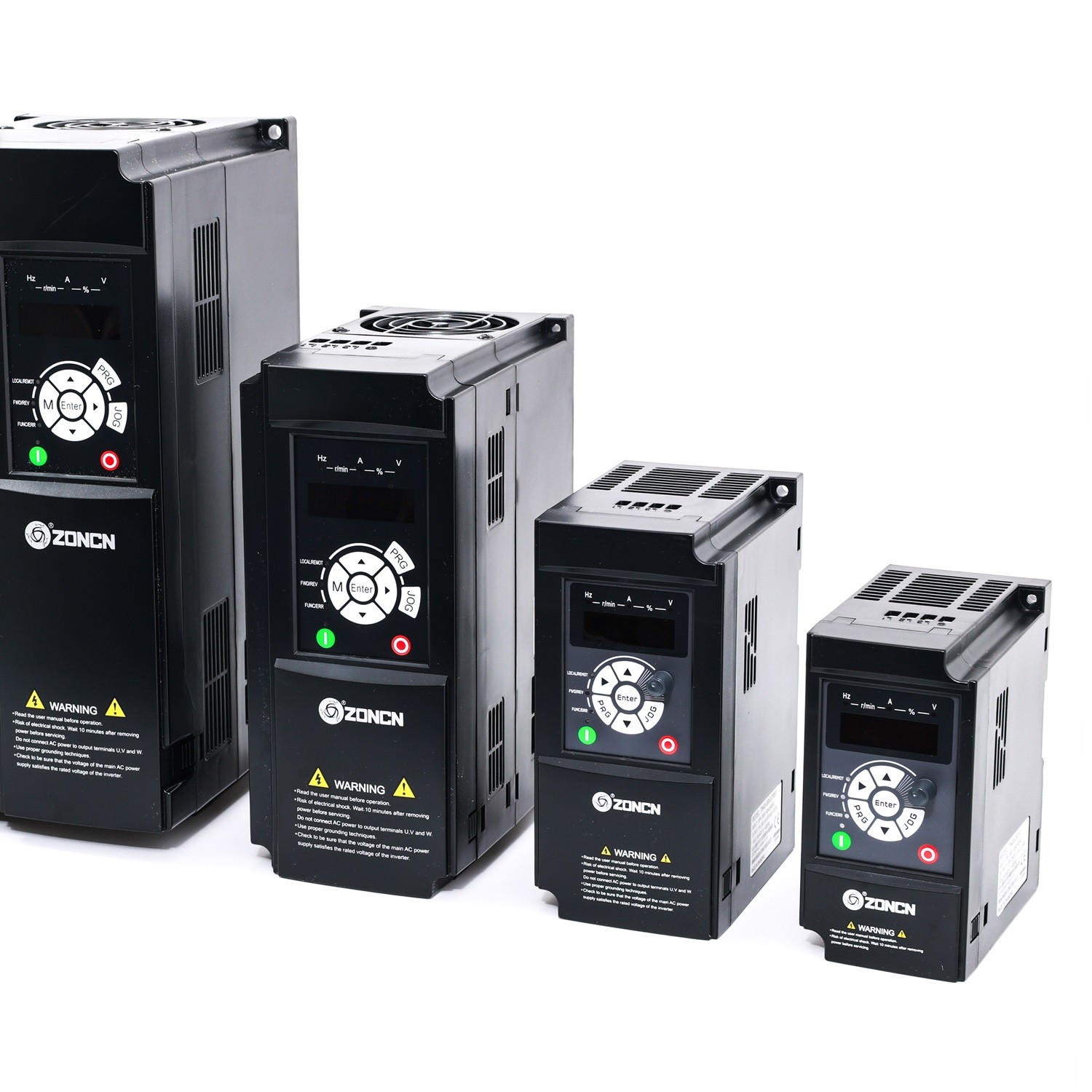

고성능 인버터 VFD 변주 주파수 드라이브 0.4kw ~ 450kw
ZONCN T9000 VFD 인버터 특징
ZONCN T9000 시리즈는 고성능 산업용 VFD로 돋보이며, 다양한 애플리케이션에 대한 정밀 제어, 강력한 전력 공급 및 스마트 연결을 결합합니다.
1. 더 나은 모터 컨트롤
오픈 루프 및 클로즈 루프 벡터 제어로 장착된 T9000은 낮은 속도 (0.5Hz) 에서도 정확한 속도 및 토크 조절을 보장합니다.이것은 CNC 기계와 같은 고 역동적 응용 프로그램에 이상적입니다크레인, 원심분리기
2. 중용 성능
150%의 시작 모멘트를 가진 이 기계는 무거운 부하를 손쉽게 처리할 수 있으며, 광산, 컨베이어, 엑스트루더와 같은 까다로운 환경에서 정지되는 것을 방지합니다.자동 토크 보상 로드 변동에 적응, 안정적인 작동을 보장합니다.
3광범위한 호환성 및 효율성
영구 자석 동기 모터 (PMSM) 를 지원하여 전통적인 드라이브에 비해 에너지 효율을 5~10% 향상시키고 펌프, 팬 및 압축기의 운영 비용을 절감합니다.넓은 전력 범위 (0.4~450kW) 와 다전압 호환성 (220V~480V) 은 세계 산업 표준에 부합합니다.
4스마트 산업 통합
프로핀넷과 RS485 통신을 탑재한 T9000은 산업 4.0 자동화를 위한 PLC 및 IoT 시스템과 원활하게 연결된다.24V I/O 터미널과 PNP/NPN 지원은 센서와 컨트롤러 인터페이스를 단순화합니다..
5안전성 및 신뢰성 향상
비상 시작/정지 기능과 내장된 PID 제어 기능을 통해 중요한 프로세스에서 안전하고 자동화된 작동을 보장합니다. 견고한 설계로 가혹한 산업 조건에 견딜 수 있으며, 다운타임을 최소화합니다.
| ZONCN T9000 인버터 모델 | 입력 전압 (V) | 가등식 출력력 (kW) | 가등식 입력 전류 (A) | 가등식 출력 전류 (A) | 모터 전력 (KW) |
| T9200-0R4G | 1PH AC 220V±15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
| T9200-1R5G | 1.5 | 10 | 7 | 1.5 | |
| T9200-2R2G | 2.2 | 16 | 11 | 2.2 | |
| T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 | |
| T9200-5R5G | 5.5 | 26 | 25 | 5.5 | |
| T9200-7R5G | 7.5 | 35 | 32 | 7.5 | |
| T9400-0R4G | 3PH AC 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
| T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
| T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
| T9400-3R7G/5R5P | 30.7/55 | 여호와 의 증인, 10/15 | 9/13 | 30.7/55 | |
| T9400-5R5G/7R5P | 50.5/7.5 | 20 월 15 일 | 13/17 | 50.5/7.5 | |
| T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T9400-11G/15P | 여호와 의 증인, 11/15 | 26/35 | 25/32 | 여호와 의 증인, 11/15 | |
| T9400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 | |
| T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 | |
| T9400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 | |
| T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 | |
| T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 | |
| T9400-55G | 55 | 113 | 110 | 55 | |
| T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 | |
| T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 | |
| T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 | |
| ★ 110kW 이상의 인버터 전력을 위해 저희에게 직접 연락하십시오. | |||||
| 항목 | 설명 | |||
| 기본 기능 | 제어 모드 | VF 제어 | ||
| 센서 없는 흐름 벡터 제어 (SVC) | ||||
| 클로즈 루프 벡터 제어 (FVC) (3.7kW 이상) | ||||
| 최대 주파수 | 0~600Hz | |||
| 운반기 주파수 | 0.5kHZ8kHz | |||
| 수송기 주파수는 부하 특성에 따라 자동으로 조정됩니다 | ||||
| 입력 주파수 해상도 | 디지털 설정:00.01Hz | |||
| 아날로그 설정: 최대 주파수 x 0.025% | ||||
| 시작 토크 | G 타입:0.5Hz/150% (SVC) | |||
| P 타입:0.5Hz/100% | ||||
| 속도 범위 | 100 (SVC) | |||
| 속도 안정성 정확도 | ±0.5% (SVC) | |||
| 과부하 용량 | G 타입: 60s 등급 전류의 150%, 3s 등급 전류의 180%. P 타입: 60s 등급 전류의 120%, 3s 등급 전류의 150%. | |||
| 토크 증폭 | 자동 부스팅 | |||
| 맞춤형 부스: 0.1% ~ 30.0% | ||||
| V/F 곡선 | 직선 V/F 곡선 | |||
| 다점 V/F 곡선 | ||||
| N 전력 V/F 곡선 (1.2 전력, 1.4 전력, 1.6 전력, 1.8 전력, 제곱) | ||||
| V/F 분리 | 2가지 종류: 완전 분리, 반 분리 | |||
| 램프 모드 | 직선 램프 | |||
| 가속/연속시간의 네 그룹 0.00≤6500.0s 범위 | ||||
| DC 브레이킹 | DC 브레이킹 주파수:0.00Hz~최대 주파수 | |||
| 제동시간:0.0s~36.0s | ||||
| 브레이킹 액션 전류 값:00.0%~100.0% | ||||
| JOG 제어 | JOG 주파수 범위:0.00Hz~50.00Hz | |||
| JOG 가속/연속 시간: 0.0s~6500.0s | ||||
| 간단한 PLC, 여러 가지 미리 설정된 속도 | 그것은 간단한 PLC 기능 또는 단말 상태의 조합을 통해 최대 16 속도의 구현 | |||
| 탑재된 PID | 그것은 쉽게 프로세스 제어 폐쇄 루프 제어 시스템을 실현 | |||
| 자동 전압 조절 (AVR) | 그것은 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압 | |||
| 초전압/초전류 스탠드 제어 | 전압과 전압은 과전압 / 과전류로 인한 빈번한 트립을 피하기 위해 실행 과정에서 자동으로 제한됩니다. | |||
| 급류 제한 | 그것은 AC 드라이브의 빈번한 과류 장애를 피하는 데 도움이됩니다. | |||
| 토크 제한 및 제어 | 그것은 자동으로 토크를 제한하고 실행 과정 중에 빈번한 전류 이상 트리핑을 방지 할 수 있습니다. 토크 제어 | |||
| FVC 모드에서 구현됩니다. | ||||
| 여러 PG 카드 지원 | 디퍼셜 입력 PG 카드, 리소저 PG 카드, 회전 트랜스포머 PG 카드 지원 | |||
