VFD、Servo 및 다양한 모터 드라이버 생산에 집중
연간 판매량 900,000개 이상
전력 범위: 0.4kw ~ 2000kw, 전압 범위: 110v ~ 10000v
서비스 유통 네트워크는 전 세계를 커버합니다.
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ZONCN |
| 인증: | CE |
| 모델 번호: | T9400-0R75G |
| 문서: | ZONCN T9000 series catalog.pdf |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 내부: 상자; 외부: 카튼 |
| 배달 시간: | 7-30 일 |
| 지불 조건: | 전신환, 페이팔 |
| 공급 능력: | 100,000 PC/달 |
| 종류: | VFD 인버터 | 브랜드: | ZONCN |
|---|---|---|---|
| 시리즈: | T9000 | 제어 모드: | 오픈/닫기 루프 벡터 제어 |
| 전압: | 220V/380V/440V/440V/480V | 의사소통: | RS485/Profinet |
| 배달 시간: | 보통 15일 이내에 | 보증: | 18개월 |
| 강조하다: | 0.4kw ~ 450kw 인버터,중국 VFD 제조 인버터,ZONCN 인버터 |
||

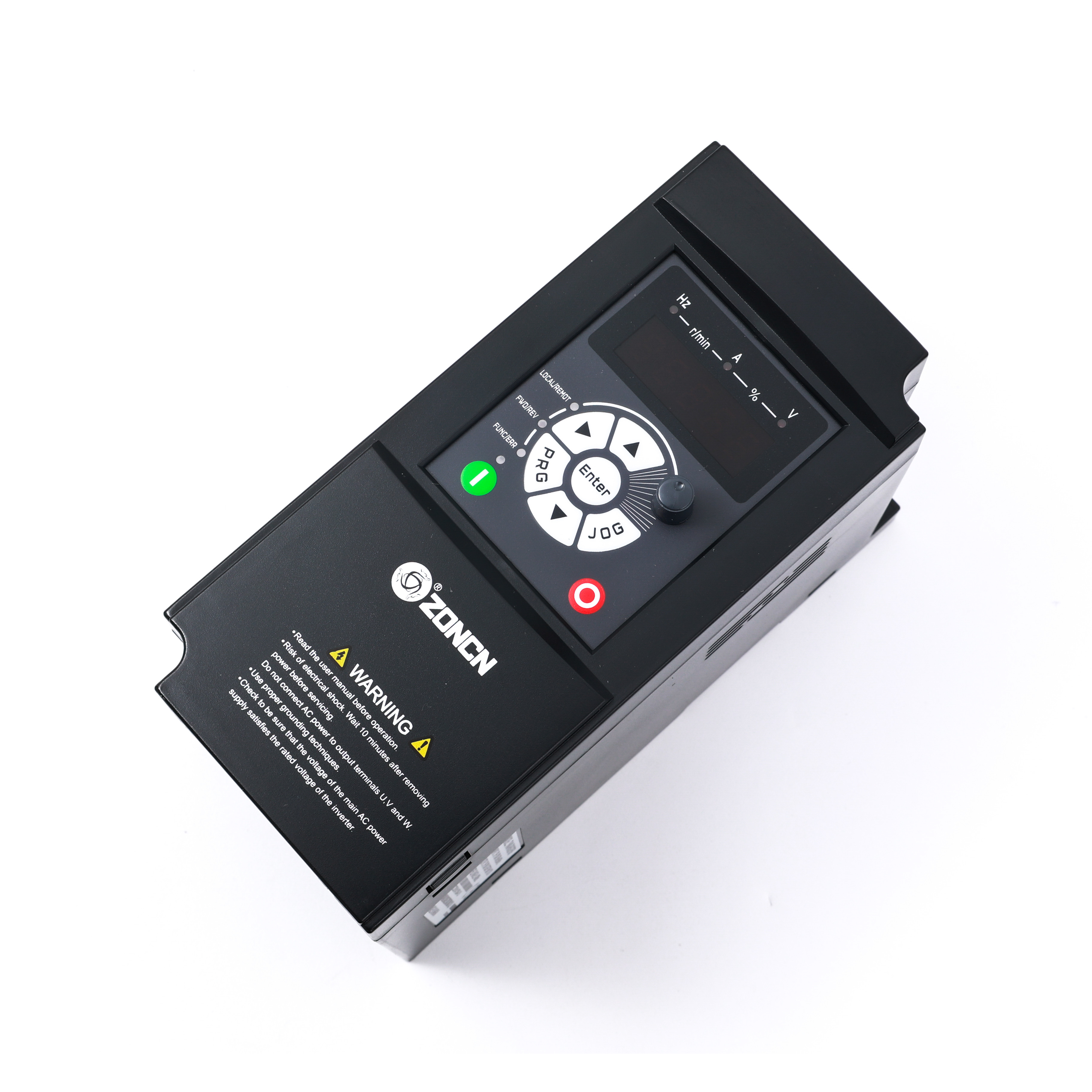

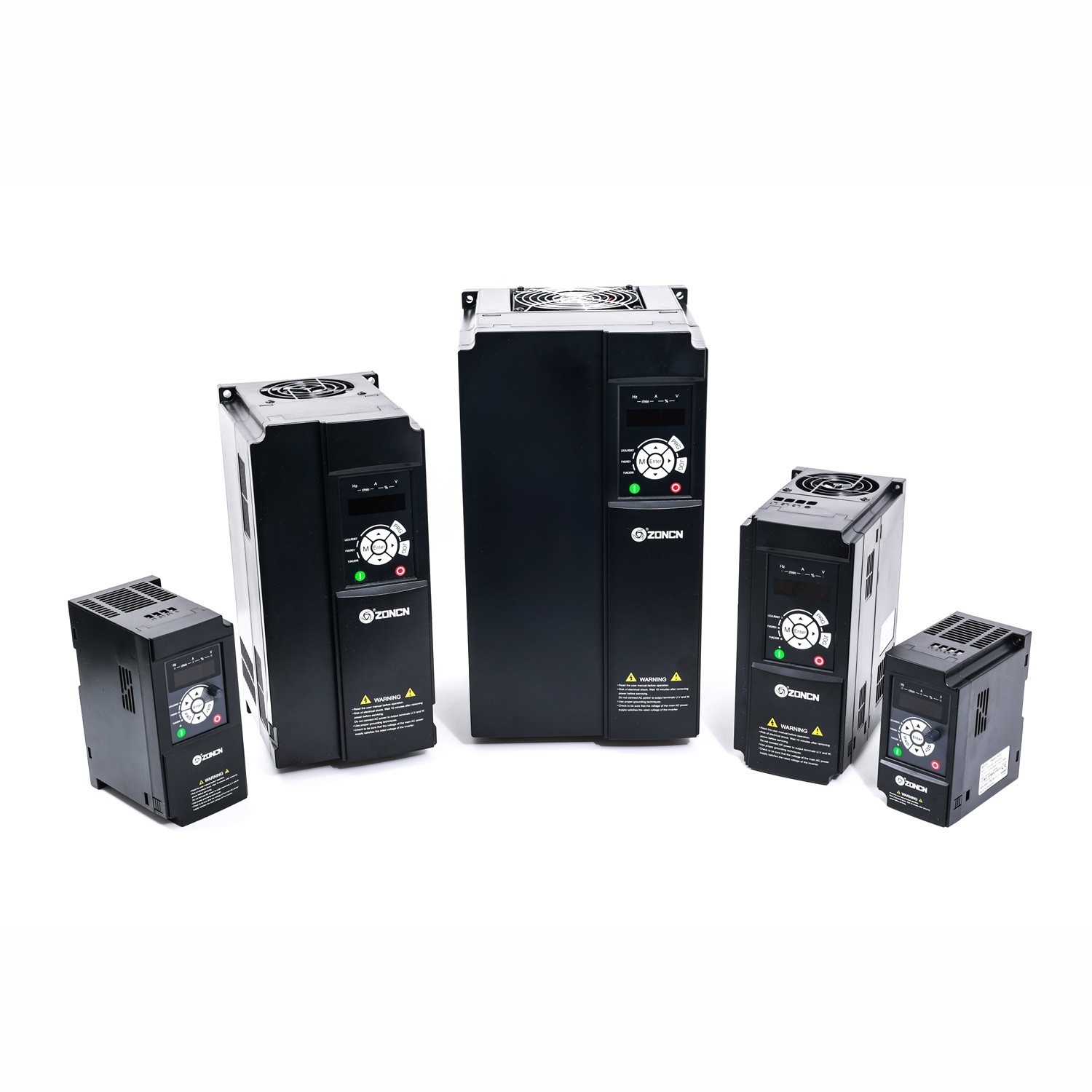

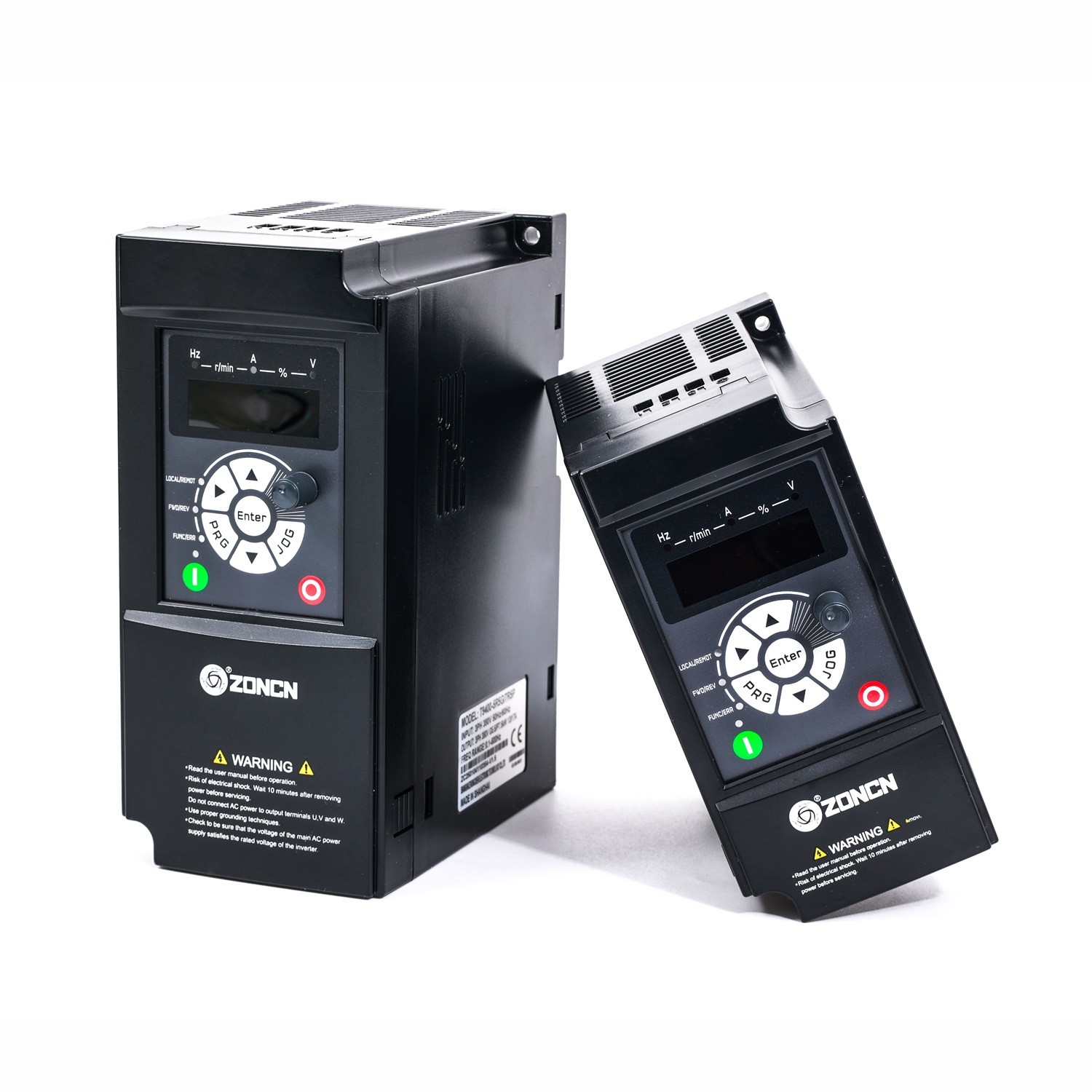

중국 VFD 제조 ZONCN 인버터 변주 주파수 드라이브 0.4kw ~ 450kw
ZONCN T9000 VFD 인버터 특징
ZONCN T9000은 다양한 애플리케이션에서 정밀 모터 제어에 설계된 고성능 산업용 변주 주파수 드라이브입니다.그 주요 특징에 대한 상세한 분석은 아래와 같습니다.:
오픈 루프 및 클로즈 루프 벡터 제어
엔코더가 필요하지 않고 우수한 속도 및 토크 조절을 제공합니다 (오픈 루프), 폐쇄 루프 모드는 까다로운 응용 프로그램에 대한 피드백으로 더 높은 정확성을 보장합니다.
원동 반응이 필요한 시나리오에 이상적입니다. CNC 기계, 리프트, 원심 분기기 등.
낮은 속도 (0.5Hz) 에서 150%의 토크 출력은 무거운 부하 (예를 들어, 컨베이어, 크레셔 또는 익스트루더) 하에서 신뢰할 수있는 시작을 가능하게합니다.
자동 토크 증폭은 로드 변동을 보완하여 변수 로드 조건에서 정지되는 것을 방지합니다.
넓은 전력 범위 (0.4~450kW) 및 다중 전압 지원 (220V/380V/440V/480V) 은 글로벌 산업 전력 표준을 수용합니다.
영구 자석 동기 모터 (PMSM) 지원은 HVAC, 펌프 및 서버와 같은 응용 프로그램에 적합한 전통적인 인덕션 모터에 비해 에너지 효율을 5~10% 향상시킵니다.
프로핀넷 및 RS485 프로토콜은 PLC, SCADA 및 IoT 플랫폼과 실시간 통신을 가능하게하여 산업 4.0 준비.
24V 보조 전력 & PNP/NPN 호환성 센서, 릴레이 및 외부 컨트롤러와의 통합을 단순화합니다.
비상시 시작/정지 (순간 브레이킹) 은 비상 상황에서 운영자의 안전을 보장합니다.
PID 제어 장치가 탑재되어 있어 프로세스 산업에서 압력, 흐름 또는 온도 조절을 자동화할 수 있습니다.
자동 에너지 최적화는 전력 낭비를 최소화하기 위해 전압과 주파수 비율을 조정합니다.
대규모 모터 호환성 때문에 후장 프로젝트에 적합하며 업그레이드 비용을 줄입니다.
| ZONCN T9000 인버터 모델 | 입력 전압 (V) | 가등식 출력력 (kW) | 가등식 입력 전류 (A) | 가등식 출력 전류 (A) | 모터 전력 (KW) |
| T9200-0R4G | 1PH AC 220V±15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
| T9200-1R5G | 1.5 | 10 | 7 | 1.5 | |
| T9200-2R2G | 2.2 | 16 | 11 | 2.2 | |
| T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 | |
| T9200-5R5G | 5.5 | 26 | 25 | 5.5 | |
| T9200-7R5G | 7.5 | 35 | 32 | 7.5 | |
| T9400-0R4G | 3PH AC 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
| T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
| T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
| T9400-3R7G/5R5P | 30.7/55 | 여호와 의 증인, 10/15 | 9/13 | 30.7/55 | |
| T9400-5R5G/7R5P | 50.5/7.5 | 20 월 15 일 | 13/17 | 50.5/7.5 | |
| T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T9400-11G/15P | 여호와 의 증인, 11/15 | 26/35 | 25/32 | 여호와 의 증인, 11/15 | |
| T9400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 | |
| T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 | |
| T9400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 | |
| T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 | |
| T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 | |
| T9400-55G | 55 | 113 | 110 | 55 | |
| T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 | |
| T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 | |
| T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 | |
| ★ 110kW 이상의 인버터 전력을 위해 저희에게 직접 연락하십시오. | |||||
| 항목 | 설명 | |||
| 기본 기능 | 제어 모드 | VF 제어 | ||
| 센서 없는 흐름 벡터 제어 (SVC) | ||||
| 클로즈 루프 벡터 제어 (FVC) (3.7kW 이상) | ||||
| 최대 주파수 | 0~600Hz | |||
| 운반기 주파수 | 0.5kHZ8kHz | |||
| 수송기 주파수는 부하 특성에 따라 자동으로 조정됩니다 | ||||
| 입력 주파수 해상도 | 디지털 설정:00.01Hz | |||
| 아날로그 설정: 최대 주파수 x 0.025% | ||||
| 시작 토크 | G 타입:0.5Hz/150% (SVC) | |||
| P 타입:0.5Hz/100% | ||||
| 속도 범위 | 100 (SVC) | |||
| 속도 안정성 정확도 | ±0.5% (SVC) | |||
| 과부하 용량 | G 타입: 60s 등급 전류의 150%, 3s 등급 전류의 180%. P 타입: 60s 등급 전류의 120%, 3s 등급 전류의 150%. | |||
| 토크 증폭 | 자동 부스팅 | |||
| 맞춤형 부스: 0.1% ~ 30.0% | ||||
| V/F 곡선 | 직선 V/F 곡선 | |||
| 다점 V/F 곡선 | ||||
| N 전력 V/F 곡선 (1.2 전력, 1.4 전력, 1.6 전력, 1.8 전력, 제곱) | ||||
| V/F 분리 | 2가지 종류: 완전 분리, 반 분리 | |||
| 램프 모드 | 직선 램프 | |||
| 가속/연속시간의 네 그룹 0.00≤6500.0s 범위 | ||||
| DC 브레이킹 | DC 브레이킹 주파수:0.00Hz~최대 주파수 | |||
| 제동시간:0.0s~36.0s | ||||
| 브레이킹 액션 전류 값:00.0%~100.0% | ||||
| JOG 제어 | JOG 주파수 범위:0.00Hz~50.00Hz | |||
| JOG 가속/연속 시간: 0.0s~6500.0s | ||||
| 간단한 PLC, 여러 가지 미리 설정된 속도 | 그것은 간단한 PLC 기능 또는 단말 상태의 조합을 통해 최대 16 속도의 구현 | |||
| 탑재된 PID | 그것은 쉽게 프로세스 제어 폐쇄 루프 제어 시스템을 실현 | |||
| 자동 전압 조절 (AVR) | 그것은 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압이 정류전압 | |||
| 초전압/초전류 스탠드 제어 | 전압과 전압은 과전압 / 과전류로 인한 빈번한 트립을 피하기 위해 실행 과정에서 자동으로 제한됩니다. | |||
| 급류 제한 | 그것은 AC 드라이브의 빈번한 과류 장애를 피하는 데 도움이됩니다. | |||
| 토크 제한 및 제어 | 그것은 자동으로 토크를 제한하고 실행 과정 중에 빈번한 전류 이상 트리핑을 방지 할 수 있습니다. 토크 제어 | |||
| FVC 모드에서 구현됩니다. | ||||
| 여러 PG 카드 지원 | 디퍼셜 입력 PG 카드, 리소저 PG 카드, 회전 트랜스포머 PG 카드 지원 | |||
