VFD、Servo 및 다양한 모터 드라이버 생산에 집중
연간 판매량 900,000개 이상
전력 범위: 0.4kw ~ 2000kw, 전압 범위: 110v ~ 10000v
서비스 유통 네트워크는 전 세계를 커버합니다.
| 원래 장소: | 상하이, 중국 |
|---|---|
| 브랜드 이름: | ZONCN Inverter Vfd |
| 인증: | CE |
| 모델 번호: | T200 시리즈 VFD |
| 문서: | ZONCN T200 series catalog 2...11.pdf |
| 최소 주문 수량: | 1 단위 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 7-30 작업 일수 |
| 지불 조건: | 전신환, 서쪽 Union,PayPal |
| 공급 능력: | 한 달에 100000개 |
| 전압: | 380V±15% | 닫힌 루프 벡터 제어: | 그래요 |
|---|---|---|---|
| 개방 루프 벡터 제어: | 그래요 | 24VDC: | 지원 |
| STO 기능: | 지원 | 인터페이스 타입: | RJ45 |
| 종류: | AC 유도 | PMS 모터: | 그래요 |
| Profibus DP 통신: | 그래요 | I/O 확장: | 그래요 |
| 힘: | 11kW | ||
| 강조하다: | 380v AC 변주 주파수 드라이브 인버터,22kw AC 변주 주파수 드라이브 인버터,RS485 AC 변주 주파수 드라이브 인버터 |
||

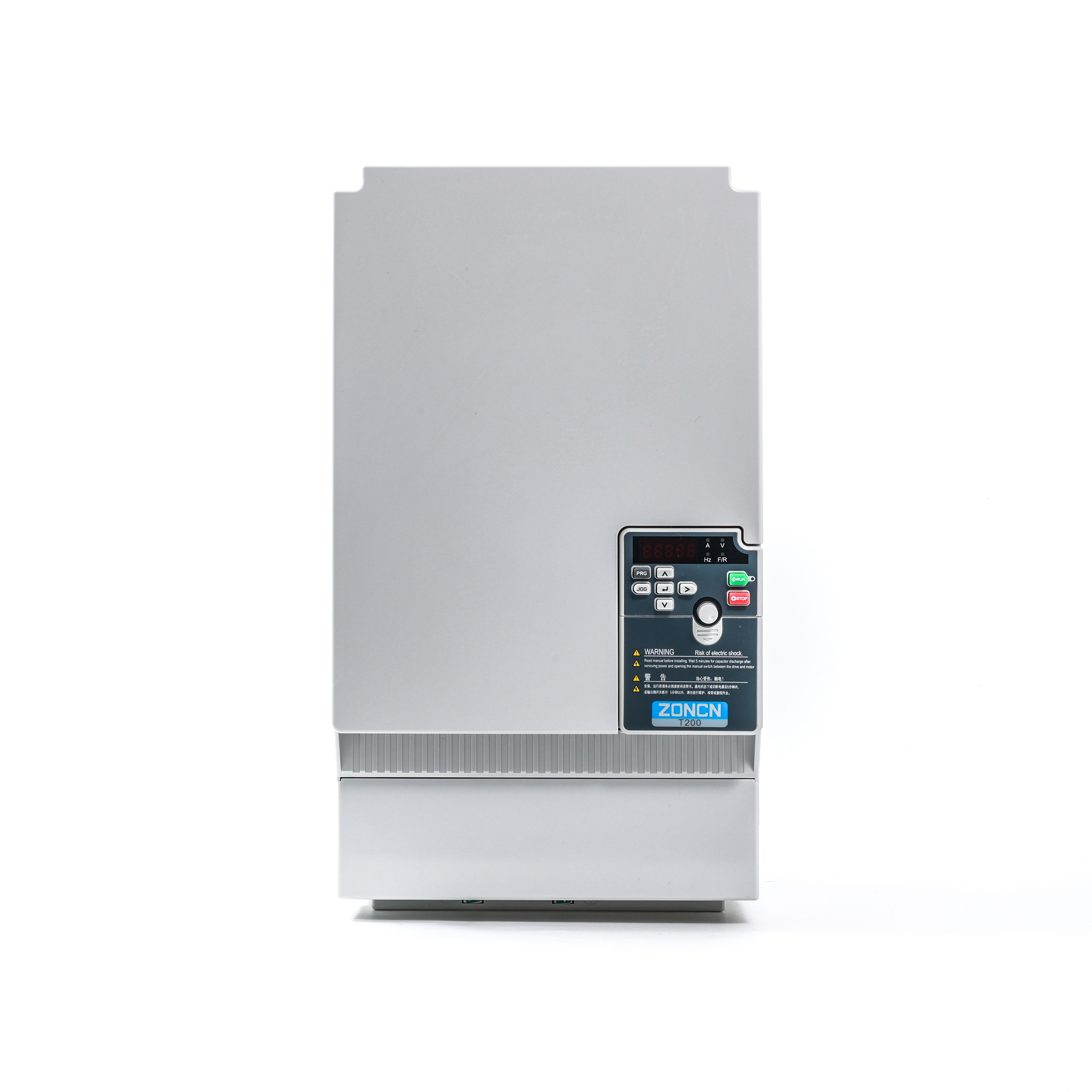

ZONCN T200 시리즈 인버터와 만나요 복잡성을 단순화하기 위해 설계 된 게임 변경자입니다.내장 EMC 필터, 설치 비용을 절감하고 문제없이 준수할 수 있는 전기 소음 보호 장치입니다.T200s멀티 프로토콜 통신 제품군(Modbus, EtherCAT, CANopen, PROFINET) 는 PLC, 센서 및 IoT 플랫폼과 손쉽게 동기화되는 보편적인 번역기 역할을 합니다.
안전은 여기서 뒤늦게 생각하지 않습니다.STO 특징고밀도? 인버터닫힌 루프 벡터 제어로보틱스, CNC 시스템 또는 정밀 포장 라인에서 피드백 구동 정확성을 위해 플러그인 PG 카드로 향상된 모든 모터 유형에 적응합니다.RJ45 키보드 포트튼튼하고 간섭에 저항하는 연결을 제공합니다. 먼지나 습한 환경에서도 가동 시야에서 매개 변수를 설정합니다.
콤팩트하면서도 강력한 T200은 단순히 사양에 관한 것이 아니라 엔지니어들이 더 빠르고, 더 똑똑하고, 더 안전하게 혁신할 수 있도록 하는 것입니다.
| 항목 | T200 기술 매개 변수 |
| 최대 주파수 | 벡터 제어: 0~600Hz V/F 제어:0~3200Hz |
| 제어 모드 | V/F 제어;무용도 흐름 벡터 제어 (SFVC); 폐쇄 루프 벡터 제어 (CLVC) |
| 운반기 주파수 | 0.5kHz~16kHz 수송기 주파수는 부하 특성에 따라 자동으로 조정 될 수 있습니다 |
| 입력 주파수 해상도 | 디지털 설정:00.01Hz 아날로그 설정: 최대 주파수 × 0.025% |
| 시작 토크 | G 타입:0.5Hz/150% (SFVC) P 타입:0.5Hz/100% |
| 속도 범위 | 1100 (PG가 없습니다) |
| 속도 안정성 정확도 | ±0.5% (PG가 없습니다) |
| 토크 제어 정확성 | ±5% (FVC) |
| 과부하 용량 | G형: 가등류의 150%에 60s, 가등류의 180%에 3s P형: 가등류의 120%에 60s, 가등류의 150%에 3s |
| 토크 증폭 | 고정 부스; 사용자 정의 부스 0.1% ~ 30.0% |
| V/F 곡선 | 직선 V/F 곡선;다점 V/F 곡선 N 전력 V/F 곡선 (1.2 전력, 1.4 전력, 1.6 전력,1.8제곱) |
| V/F 분리 | 두 종류: 완전 분리; 반 분리 |
| 램프 모드 | 직선 램프;S 곡선 램프 가속/연속 시간 4 그룹 0.00-6500.0s 범위 |
| DC 브레이킹 | DC 브레이킹 주파수: 최대 주파수까지 0.00 Hz 제동시간: 0.0-100.0초 브레이킹 동작 전류 값: 0.0%~100.0% |
| JOG 제어 | 조깅 주파수 범위:0.00Hz~50.00Hz 조깅 가속/연속 시간0.0s~6500.0s |
| 탑재된 여러 가지 미리 설정된 속도 | 그것은 간단한 PLC 기능을 통해 최대 16 속도 또는 입력 터미널 상태에 의해 구현 |
| 탑재된 PID | 그것은 쉽게 프로세스 제어 폐쇄 루프 제어 시스템을 실현 |
| 자동 전압 조절 (AVR) | 그것은 네트워크 전압 변경될 때 자동으로 일정한 출력 전압을 유지할 수 있습니다 |
| 초전압/초전류 스탠드 제어 | 전류와 전압은 과도한 전압/전류로 인한 빈번한 트립을 피하기 위해 실행 과정에서 자동으로 제한됩니다. |
| 급류 제한 | 그것은 인버터의 빈번한 과류 오류를 피하는 데 도움이됩니다 |
| 토크 제한 및 토크 제어 | 그것은 자동으로 토크를 제한하고 실행 과정에서 빈번한 과류 트립을 방지 할 수 있습니다 |
| 높은 성능 | 무동 모터의 제어 고성능 전류 벡터 제어 기술을 통해 구현됩니다 |
| 즉각적인 정지, 멈추지 않는다 | 로드 피드백 에너지는 AC 드라이브가 짧은 시간 동안 계속 작동 할 수 있도록 전압 감소를 보상합니다. |
| 타이밍 제어 | 시간 범위 0.0분~6500분 |
| 의사소통 방법 | RS485;EtherCAT;Profibus-DP;CAN 선택 사항 |
| 보호 모드 | 전동 상태에서 모터 단전 감지, 입력 출력 단계 손실 보호, 과전류 보호, 과전압 보호, 전압 보호, 과열 보호 및 과부하 보호. |
| 키 잠금 및 기능 선택 | 그것은 부분적으로 또는 완전히 키를 잠그고 오류를 방지하기 위해 일부 키의 기능 범위를 정의 할 수 있습니다. |
| 실행 명령 채널 | 패널에 의해 제공, 제어 터미널, 일련 통신 포트, 여러 가지 방법으로 전환 될 수 있습니다 |
| 모델 | 입력 전압 | 가등식 출력력 (kW) | 가등식 입력 전류 (A) | 가등식 출력 전류 (A) | 모터 전력 (kW) |
| T200-0R4G-2 | AC 1PH 220V ± 15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T200-0R75G-2 | 0.75 | 7.2 | 5.0 | 0.75 | |
| T200-1R5G-2 | 1.5 | 10.0 | 7.0 | 1.5 | |
| T200-2R2G-2 | 2.2 | 16.0 | 11.0 | 2.2 | |
| T200-0R4G-4 | AC 3PH 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T200-0R75G-4 | 0.75 | 3.8 | 2.5 | 0.75 | |
| T200-1R5G-4 | 1.5 | 5.0 | 3.7 | 1.5 | |
| T200-2R2G-4 | 2.2 | 5.8 | 5.0 | 2.2 | |
| T200-3R0G-4 | 3.0 | 8.5 | 7.0 | 3.0 | |
| T200-3R7G/5R5P-4 | 30.7/55 | 여호와 의 증인, 10/15 | 9/13 | 30.7/55 | |
| T200-5R5G/7R5P-4 | 50.5/7.5 | 20 월 15 일 | 13/17 | 50.5/7.5 | |
| T200-7R5G/11P-4 | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T200-11G/15P-4 | 여호와 의 증인, 11/15 | 26/35 | 25/32 | 여호와 의 증인, 11/15 | |
| T200-15G/18.5P-4 | 15/18.5 | 35/38 | 32/37 | 15/18.5 | |
| T200-18.5G/22P-4 | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T200-22G/30P-4 | 22/30 | 46/62 | 45/60 | 22/30 | |
| T200-30G/37P-4 | 30/37 | 62/76 | 60/75 | 30/37 | |
| T200-37G/45P-4 | 37/45 | 76/90 | 75/90 | 37/45 | |
| T200-45G/55P-4 | 45/55 | 92/113 | 90/110 | 45/55 | |
| T200-55G/75P-4 | 55/75 | 113/157 | 110/152 | 55/75 |
| - 아니 | 확장 카드 모델 | PCB 내부 모델 번호 | 기능 설명 | 적용 가능한 모델 |
| 1 | PG-T11-01 | T11PG01 | ABZ_차차 입력 PG 카드 _5V | T200-0.4-55 kw |
| 2 | PG-T11-02 | T11PG02 | ABZ_OC& 푸시 풀 입력 PG 카드 _24V | |
| 3 | ET-T11-01 | T11JK01 | 1 정상적으로 열린 정상적으로 닫힌 리레 2 DL_1 FIV_1 FOC | |
| 4 | ET-T11-02 | T11JK02 | 1 고속 펄스 출력 _2 DI_1 FIV_1 FOC | |
| 5 | CM-T11-01 | T11CM01 | ProfibusDP 통신 카드 | |
| 6 | CM-T11-02 | T11CM02 | Ethercat 통신 카드 | |
| 7 | CM-T11-03 | T11CM03 | CAN 통신 카드 | |
| 8 | CM-T11-04 | T11CM04 | Modbus TCP 통신 카드 | |
| 9 | CM-T11-05 | T11CM05 | 프로파넷 통신 카드 | |
| 참고: 이 모델에는 1개의 다기능 확장 카드 인터페이스만 있으며, 통신 카드와 PG는 이 인터페이스를 공유합니다. 통신 카드와 PG 카드는 하나의 확장 프로그램을만 선택할 수 있습니다.동시에 호환되지 않습니다.. | ||||
Q2: 당신의 지불 조건은 무엇입니까?
A: T / T 100% 배달 전에.
Q3: 배달시간은 얼마인가요?
A: 일반적으로 전체 지불을 받은 후 15일 이내에.
Q4: 어떻게 OEM/ODM 주문을 받을 수 있나요?
A: 귀하의 주문 양이 특정 요구 사항을 충족하면, 우리는 당신을 위해 그것을 사용자 정의하는 것을 기쁘게 생각합니다. 우리는 40 개 이상의 제조업체와 협력하고 있습니다.
