VFD、Servo 및 다양한 모터 드라이버 생산에 집중
연간 판매량 900,000개 이상
전력 범위: 0.4kw ~ 2000kw, 전압 범위: 110v ~ 10000v
서비스 유통 네트워크는 전 세계를 커버합니다.
| 원래 장소: | 상하이, 중국 |
|---|---|
| 브랜드 이름: | ZONCN Inverter Vfd |
| 인증: | CE |

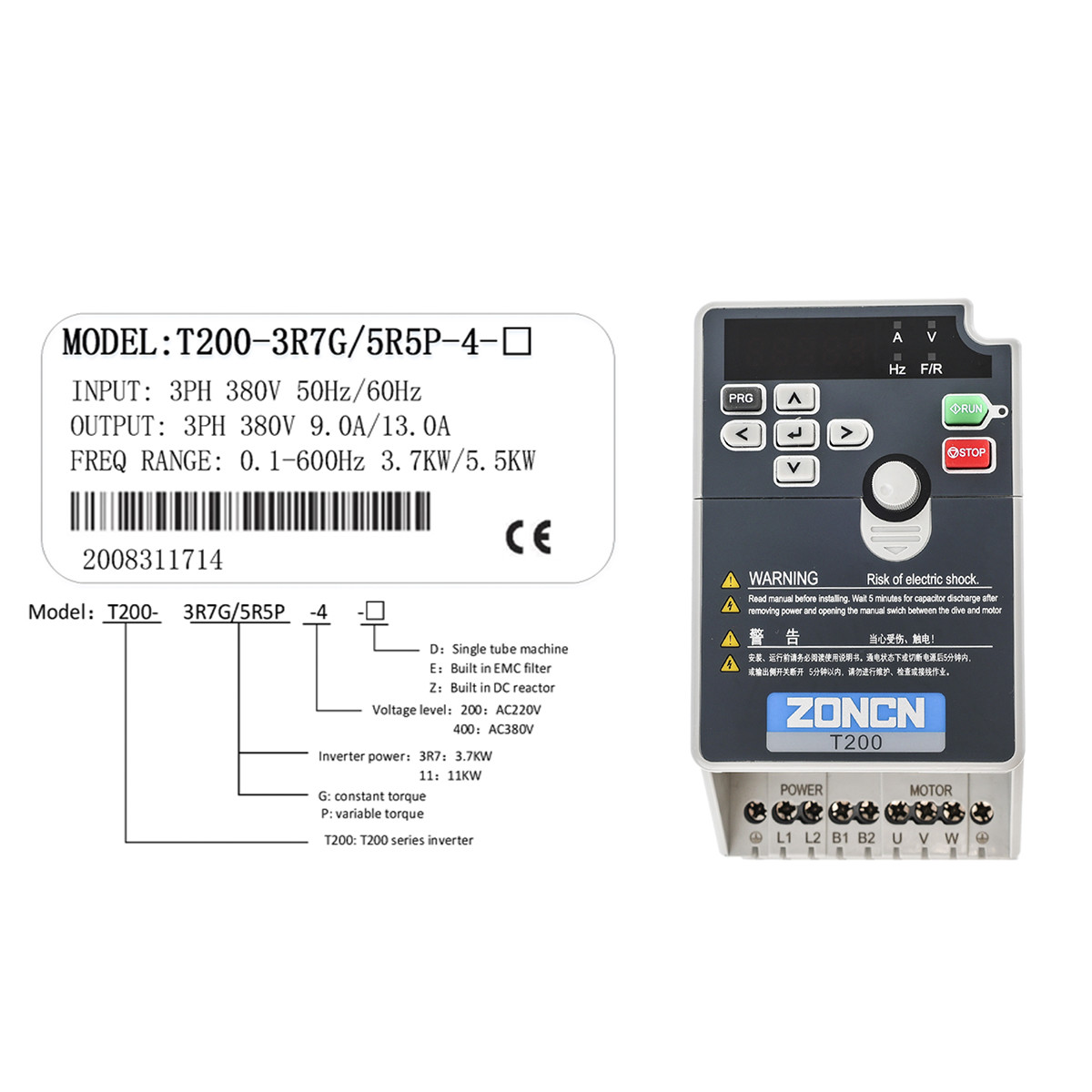

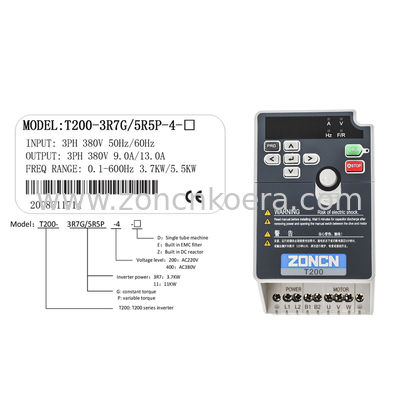

| 모델 번호: | T200 시리즈 VFD |
| 최소 주문 수량: | 1 단위 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 7-30 작업 일수 |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 한 달에 100000개 |
| 전압: | 380V±15% | 닫힌 루프 벡터 제어: | 그래요 |
|---|---|---|---|
| 개방 루프 벡터 제어: | 그래요 | 24VDC: | 지원 |
| STO 기능: | 지원 | 입력: | 380v 22kw 3상 |
| 출력: | 380v 22kw 3상 | 저장: | -40°C+70°C |
| V/F, 개폐 루프: | V/F, 개폐 루프 | 제품 이름: | 인버터 Vfd T200 시리즈 |
| 강조하다: | 22kW 인버터 Vfd 드라이브,저전압 인버터 Vfd 드라이브,380v 인버터 Vfd 드라이브 |
||

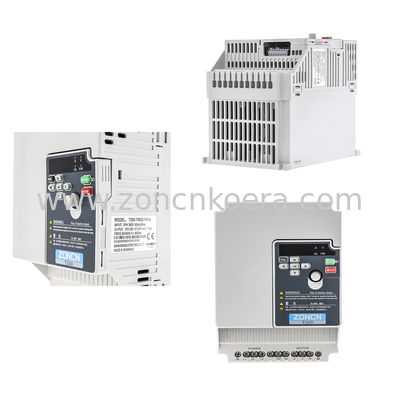

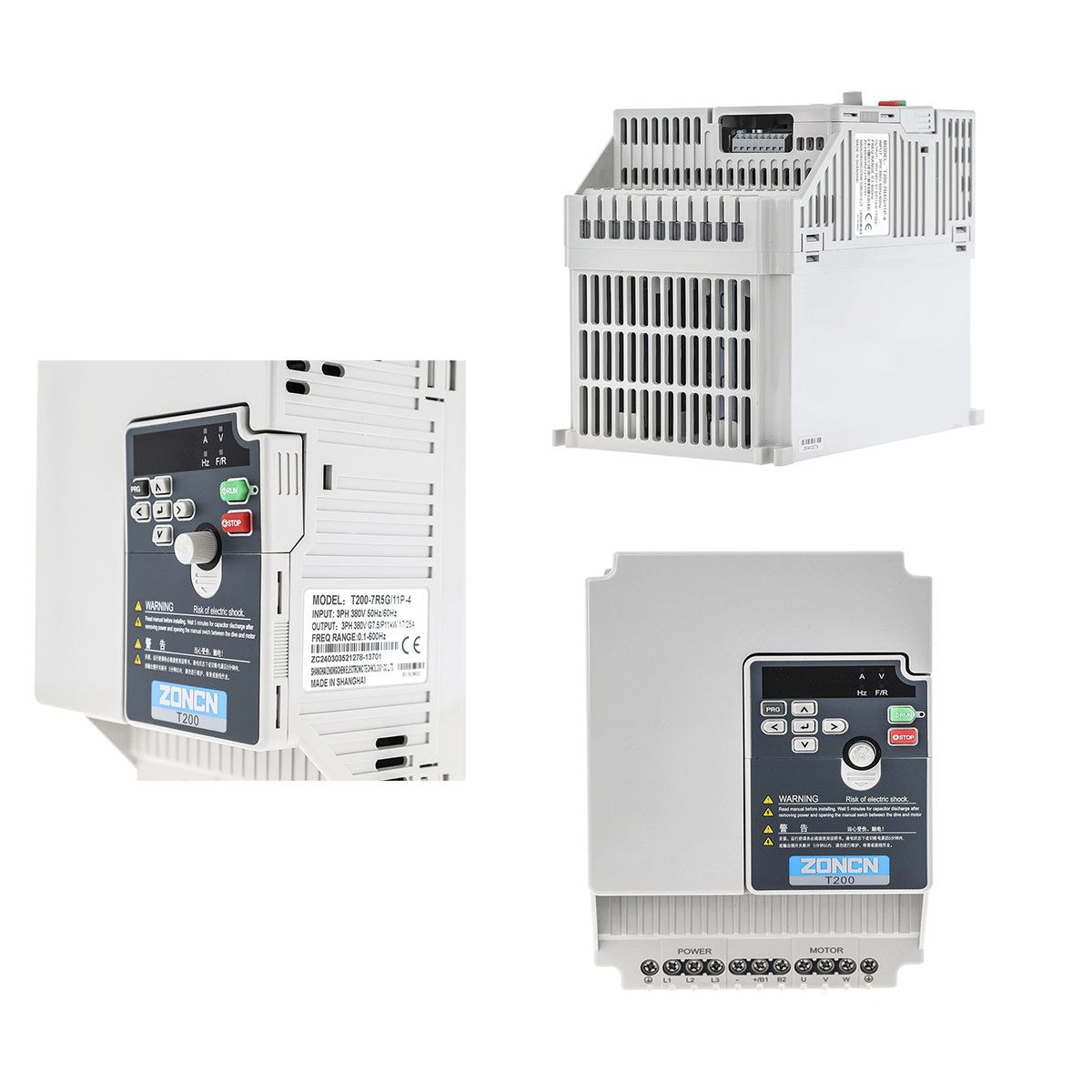

T200 가족은 간결한 AC 드라이브를 제공하며, 간편한 조작과 높은 효율성을 결합하여 AC 인덕션, PMS 모터를 제어합니다.EtherCAT Modbus를 지원합니다., 프로피부스-DP 통신, 내장 EMC 필터, 24VDC, STO 기능, ExtersionPG 카드.
| - 아니 | 제품 특징 |
| 1 | 경제적으로 합리적인 가격; 마이크로 컴팩트 디자인 |
| 2 | 사용 및 설치가 쉽습니다: DlN 레일 설치 (3.7kW 이하), 키보드 케이블 RJ45 기능,STO 기능 (지원 380V 이하15kW 이하), 내장 EMC 필터, 24VDC 전원 공급, PlD 조정 |
| 3 | V/F 제어, 오픈 루프 벡터 제어, 폐쇄 루프 벡터 제어 모드 |
| 4 | 전력 범위 0.4-55KW (개발 중인 75kW 이상) |
| 5 | 다중 확장 카드 지원: EtherCAT, Profibus-DP, ProfiNet.ModbusTCP, CAN 오픈, 디지털 I/O, PG 카드 |
| 6 | 외부 키보드 매개 변수 복사 기능 |
| 항목 | T200 기술 매개 변수 |
| 최대 주파수 | 벡터 제어: 0~600Hz V/F 제어:0~3200Hz |
| 제어 모드 | V/F 제어;무용도 흐름 벡터 제어 (SFVC); 폐쇄 루프 벡터 제어 (CLVC) |
| 운반기 주파수 | 0.5kHz~16kHz 수송기 주파수는 부하 특성에 따라 자동으로 조정 될 수 있습니다 |
| 입력 주파수 해상도 | 디지털 설정:00.01Hz 아날로그 설정: 최대 주파수 × 0.025% |
| 시작 토크 | G 타입:0.5Hz/150% (SFVC) P 타입:0.5Hz/100% |
| 속도 범위 | 1100 (PG가 없습니다) |
| 속도 안정성 정확도 | ±0.5% (PG가 없습니다) |
| 토크 제어 정확성 | ±5% (FVC) |
| 과부하 용량 | G형: 가등류의 150%에 60s, 가등류의 180%에 3s P형: 가등류의 120%에 60s, 가등류의 150%에 3s |
| 토크 증폭 | 고정 부스; 사용자 정의 부스 0.1% ~ 30.0% |
| V/F 곡선 | 직선 V/F 곡선;다점 V/F 곡선 N 전력 V/F 곡선 (1.2 전력, 1.4 전력, 1.6 전력,1.8제곱) |
| V/F 분리 | 두 종류: 완전 분리; 반 분리 |
| 램프 모드 | 직선 램프;S 곡선 램프 가속/연속 시간 4 그룹 0.00-6500.0s 범위 |
| DC 브레이킹 | DC 브레이킹 주파수: 최대 주파수까지 0.00 Hz 제동시간: 0.0-100.0초 브레이킹 동작 전류 값: 0.0%~100.0% |
| JOG 제어 | 조깅 주파수 범위:0.00Hz~50.00Hz 조깅 가속/연속 시간0.0s~6500.0s |
| 탑재된 여러 가지 미리 설정된 속도 | 그것은 간단한 PLC 기능을 통해 최대 16 속도 또는 입력 터미널 상태에 의해 구현 |
| 탑재된 PID | 그것은 쉽게 프로세스 제어 폐쇄 루프 제어 시스템을 실현 |
| 자동 전압 조절 (AVR) | 그것은 네트워크 전압 변경될 때 자동으로 일정한 출력 전압을 유지할 수 있습니다 |
| 초전압/초전류 스탠드 제어 | 전류와 전압은 과도한 전압/전류로 인한 빈번한 트립을 피하기 위해 실행 과정에서 자동으로 제한됩니다. |
| 급류 제한 | 그것은 인버터의 빈번한 과류 오류를 피하는 데 도움이됩니다 |
| 토크 제한 및 토크 제어 | 그것은 자동으로 토크를 제한하고 실행 과정에서 빈번한 과류 트립을 방지 할 수 있습니다 |
| 높은 성능 | 무동 모터의 제어 고성능 전류 벡터 제어 기술을 통해 구현됩니다 |
| 즉각적인 정지, 멈추지 않는다 | 로드 피드백 에너지는 AC 드라이브가 짧은 시간 동안 계속 작동 할 수 있도록 전압 감소를 보상합니다. |
| 타이밍 제어 | 시간 범위 0.0분~6500분 |
| 의사소통 방법 | RS485;EtherCAT;Profibus-DP;CAN 선택 사항 |
| 보호 모드 | 전동 상태에서 모터 단전 감지, 입력 출력 단계 손실 보호, 과전류 보호, 과전압 보호, 전압 보호, 과열 보호 및 과부하 보호. |
| 키 잠금 및 기능 선택 | 그것은 부분적으로 또는 완전히 키를 잠그고 오류를 방지하기 위해 일부 키의 기능 범위를 정의 할 수 있습니다. |
| 실행 명령 채널 | 패널에 의해 제공, 제어 터미널, 일련 통신 포트, 여러 가지 방법으로 전환 될 수 있습니다 |
| 모델 | 입력 전압 | 가등식 출력력 (kW) | 가등식 입력 전류 (A) | 가등식 출력 전류 (A) | 모터 전력 (kW) |
| T200-0R4G-2 | AC 1PH 220V ± 15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T200-0R75G-2 | 0.75 | 7.2 | 5.0 | 0.75 | |
| T200-1R5G-2 | 1.5 | 10.0 | 7.0 | 1.5 | |
| T200-2R2G-2 | 2.2 | 16.0 | 11.0 | 2.2 | |
| T200-0R4G-4 | AC 3PH 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T200-0R75G-4 | 0.75 | 3.8 | 2.5 | 0.75 | |
| T200-1R5G-4 | 1.5 | 5.0 | 3.7 | 1.5 | |
| T200-2R2G-4 | 2.2 | 5.8 | 5.0 | 2.2 | |
| T200-3R0G-4 | 3.0 | 8.5 | 7.0 | 3.0 | |
| T200-3R7G/5R5P-4 | 30.7/55 | 여호와 의 증인, 10/15 | 9/13 | 30.7/55 | |
| T200-5R5G/7R5P-4 | 50.5/7.5 | 20 월 15 일 | 13/17 | 50.5/7.5 | |
| T200-7R5G/11P-4 | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T200-11G/15P-4 | 여호와 의 증인, 11/15 | 26/35 | 25/32 | 여호와 의 증인, 11/15 | |
| T200-15G/18.5P-4 | 15/18.5 | 35/38 | 32/37 | 15/18.5 | |
| T200-18.5G/22P-4 | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T200-22G/30P-4 | 22/30 | 46/62 | 45/60 | 22/30 | |
| T200-30G/37P-4 | 30/37 | 62/76 | 60/75 | 30/37 | |
| T200-37G/45P-4 | 37/45 | 76/90 | 75/90 | 37/45 | |
| T200-45G/55P-4 | 45/55 | 92/113 | 90/110 | 45/55 | |
| T200-55G/75P-4 | 55/75 | 113/157 | 110/152 | 55/75 |
| - 아니 | 확장 카드 모델 | PCB 내부 모델 번호 | 기능 설명 | 적용 가능한 모델 |
| 1 | PG-T11-01 | T11PG01 | ABZ_차차 입력 PG 카드 _5V | T200-0.4-55 kw |
| 2 | PG-T11-02 | T11PG02 | ABZ_OC& 푸시 풀 입력 PG 카드 _24V | |
| 3 | ET-T11-01 | T11JK01 | 1 정상적으로 열린 정상적으로 닫힌 리레 2 DL_1 FIV_1 FOC | |
| 4 | ET-T11-02 | T11JK02 | 1 고속 펄스 출력 _2 DI_1 FIV_1 FOC | |
| 5 | CM-T11-01 | T11CM01 | ProfibusDP 통신 카드 | |
| 6 | CM-T11-02 | T11CM02 | Ethercat 통신 카드 | |
| 7 | CM-T11-03 | T11CM03 | CAN 통신 카드 | |
| 8 | CM-T11-04 | T11CM04 | Modbus TCP 통신 카드 | |
| 9 | CM-T11-05 | T11CM05 | 프로파넷 통신 카드 | |
| 참고: 이 모델에는 1개의 다기능 확장 카드 인터페이스만 있고, 통신 카드와 PG는 이 인터페이스를 공유합니다. 통신 카드와 PG 카드는 하나의 확장만 선택할 수 있습니다.동시에 호환되지 않습니다.. | ||||
Q2: 당신의 지불 조건은 무엇입니까?
A: T / T 100% 배달 전에.
Q3: 배달시간은 얼마인가요?
A: 일반적으로 전체 지불을 받은 후 15일 이내에.
Q4: 어떻게 OEM/ODM 주문을 받을 수 있나요?
A: 귀하의 주문 양이 특정 요구 사항을 충족하면, 우리는 당신을 위해 그것을 사용자 정의하는 것을 기쁘게 생각합니다. 우리는 40 개 이상의 제조업체와 협력하고 있습니다.
