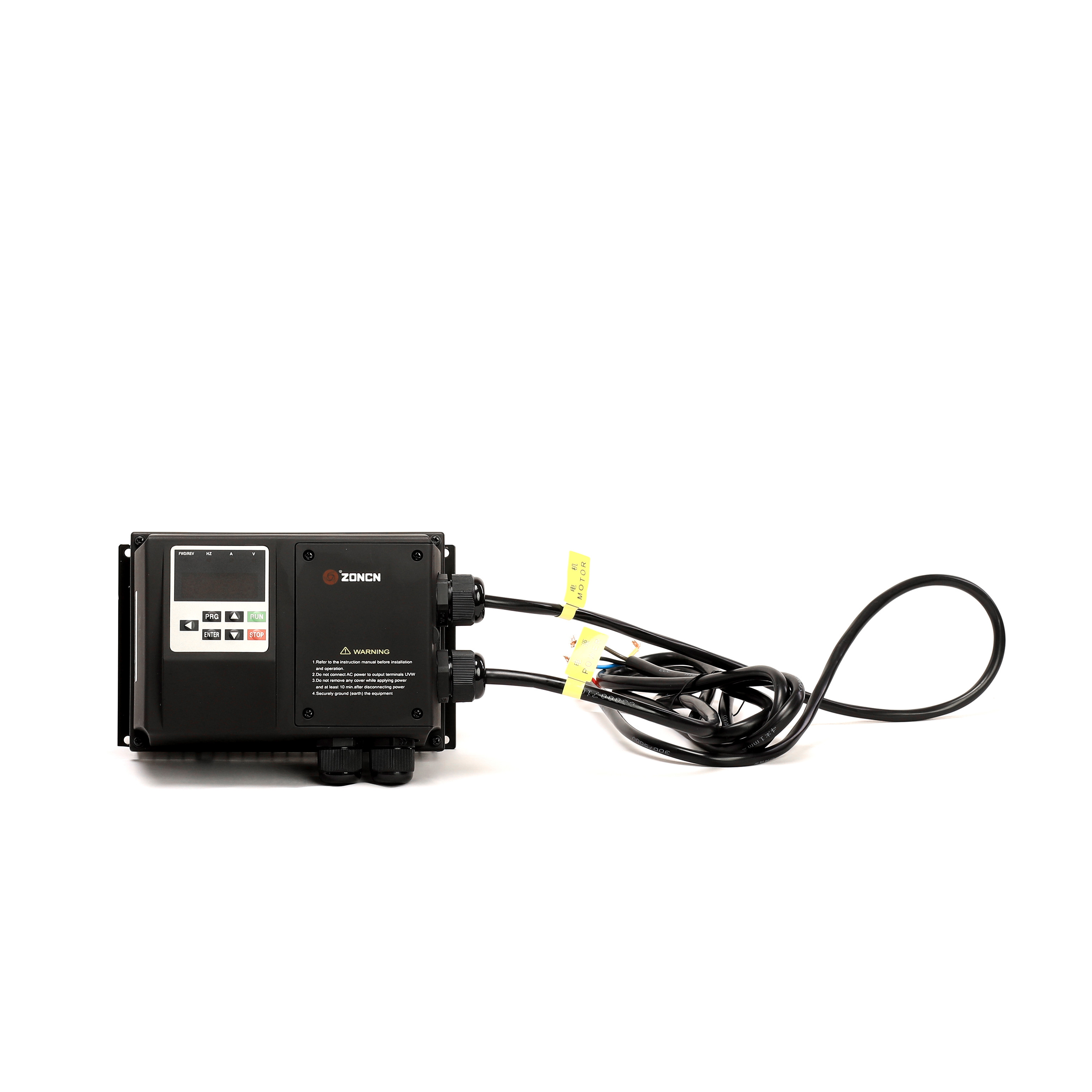

VFD、Servo 및 다양한 모터 드라이버 생산에 집중
연간 판매량 900,000개 이상
전력 범위: 0.4kw ~ 2000kw, 전압 범위: 110v ~ 10000v
서비스 유통 네트워크는 전 세계를 커버합니다.
| 원래 장소: | 상하이, 중국 |
|---|---|
| 브랜드 이름: | ZONCN Vfd |
| 인증: | CE |
| 모델 번호: | Z5400A01D5K-BF |
| 최소 주문 수량: | 1 단위 |
| 포장 세부 사항: | 카튼 포장 |
| 배달 시간: | 7~30일 |
| 지불 조건: | 전신환, 서쪽 Union,PayPal |
| 공급 능력: | 한 달에 100000개 |
| 입력: | 380v 1ph AC 드라이브 | 출력: | 380v 3ph AC 드라이브 |
|---|---|---|---|
| 브랜드: | ZONCN Vfd | 보호: | IP54/IP65 |
| 영어 사용 설명서: | 그래요 | 내장 EMC 필터: | 그래요 |
| 힘: | 1.5KW | 토크 부스트: | 자동 부스트; 사용자 지정 부스트: 0.1%~30.0% |
| 타이밍 제어: | 시간 범위: 0.0분~6500분 | 의사소통: | RS485 |
| OEM/ODM: | 지원 | 운전 모드: | 벡터 제어 |
| 강조하다: | 380v 고보호 레벨 인버터,1.5kw 고보호 레벨 인버터,IP65 높은 보호 수준 인버터 |
||
| 항목 | Z5000-BF 시리즈 Vfd |
| 제어 모드 |
센서 없는 흐름 벡터 제어 (SFVC) 전압/주파수 (V/F) 제어 |
| 최대 주파수 | 벡터 제어:0-320Hz V/F 제어:0-3200Hz |
| 운반기 주파수 |
1kHz~16kHz 운반기 주파수는 부하 특성에 따라 자동으로 조정됩니다. |
| 입력 주파수 해상도 |
디지털 설정:00.01Hz 아날로그 설정: 최대 주파수 0.025% |
| 시작 토크 |
G: 타입:0.5Hz/150% (SVC) P: 타입:0.5Hz/100% |
| 속도 범위 | 1100 (SVC) |
| 속도 안정성 정확도 | ±0.5% (SVC) |
| 과부하 용량 |
G 타입: 등급 전류의 150%에 60s, 등급 전류의 180%에 3s. P 타입: 등급 전류의 120%를 60s, 등급 전류의 150%를 3s. |
| 토크 증폭 | 자동 부스트; 사용자 정의 부스트:00.1%~30.0% |
| VF 곡선 | 직선 V/F 곡선;다점 V/F 곡선;N-강도 V/F 곡선 |
| VF 분리 | 2가지 종류: 완전 분리, 반 분리 |
| 램프 모드 | 직선 램프 S 곡선 램프 4 그룹 가속/연속 시간:0~6500.0s |
| 자동 전압 조절 (AVR) | 그것은 네트워크 전압 변경될 때 자동으로 일정한 출력 전압을 유지할 수 있습니다 |
| 급류 제한 | 그것은 AC 드라이브의 빈번한 과류 장애를 피하는 데 도움이됩니다. |
| 토크 제한 및 제어 | 그것은 네트워크 전압 변경될 때 자동으로 일정한 출력 전압을 유지할 수 있습니다 |
| 탑재된 PID | 그것은 쉽게 프로세스 제어 폐쇄 루프 제어 시스템을 실현 |
| JOG 제어 |
JOG 주파수 범위: 0.00~50.00 Hz JOG 가속/연속 시간: 0.0~6500.0s |
| DC 브레이킹 | DC 브레이킹 주파수:0.00Hz에서 최대 주파수까지 브레이킹 시간:0.0-100.0s 브레이킹 동작 전류 값:0.0%~100.0% |
| 즉각적인 무명 상태는 멈추지 않습니다. | 로드 피드백 에너지는 전압 감소를 보완하여 AC 드라이브가 짧은 시간 동안 계속 작동 할 수 있습니다. |
| 타이밍 제어 | 시간 범위:00.0분~6.500.0분 |
| 의사소통 | RS485 |
| 명령 채널 실행 | 패널에 의해 제공, 제어 터미널, 일련 통신 포트, 여러 가지 방법으로 전환 될 수 있습니다 |
| 주파수 소스 | 디지털 아날로그 전압, 아날로그 전류, 펄스, 일련 포트 등으로 제공되는 10 종류의 주파수 소스 |
| 보조 주파수 소스 | 10 종류의 주파수 소스, 쉽게 마이크로 조정, 주파수 합성기를 실현할 수 있습니다 |
| 입력 터미널 |
6개의 디지털 입력 터미널, 그 중 하나는 최대 100kHz의 고속 펄스 입력을 지원합니다 (선택). 2개의 아날로그 입력 단말기가 있는데, 하나는 0~10V 전압 입력을 지원하고 다른 하나는 0~10V 전압 입력을 지원하거나 4~20mA 전류 입력을 지원합니다. |
| 출력 터미널 |
1 디지털 출력 터미널 1 릴레이 출력 터미널 1개의 아날로그 출력 단말기: 0-20mA 출력 전류 또는 0-10v 출력 전압을 지원합니다. |
| 여러 보호 방식 | 전동 상태에서 모터 단전 감지, 출력 단계 손실 보호, 과전류 보호, 과전압 보호, 전압 보호, 과열 보호 및 과부하 보호 |
| 모델 | 가명 출력 (kW) | 가등식 입력 전류 (A) | 가등식 출력 전류 (A) | 모터 전력 (kW) |
| 입력 전압 (v):1PH AC 220V±15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| 입력 전압 (v):3PH AC 380V±15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-BF | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| 모델 | 모터 | 출력 전류 | 장착 크기 (mm) | |||||
| 전체 차원 | ||||||||
| W | H | D | A | B | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
참고:

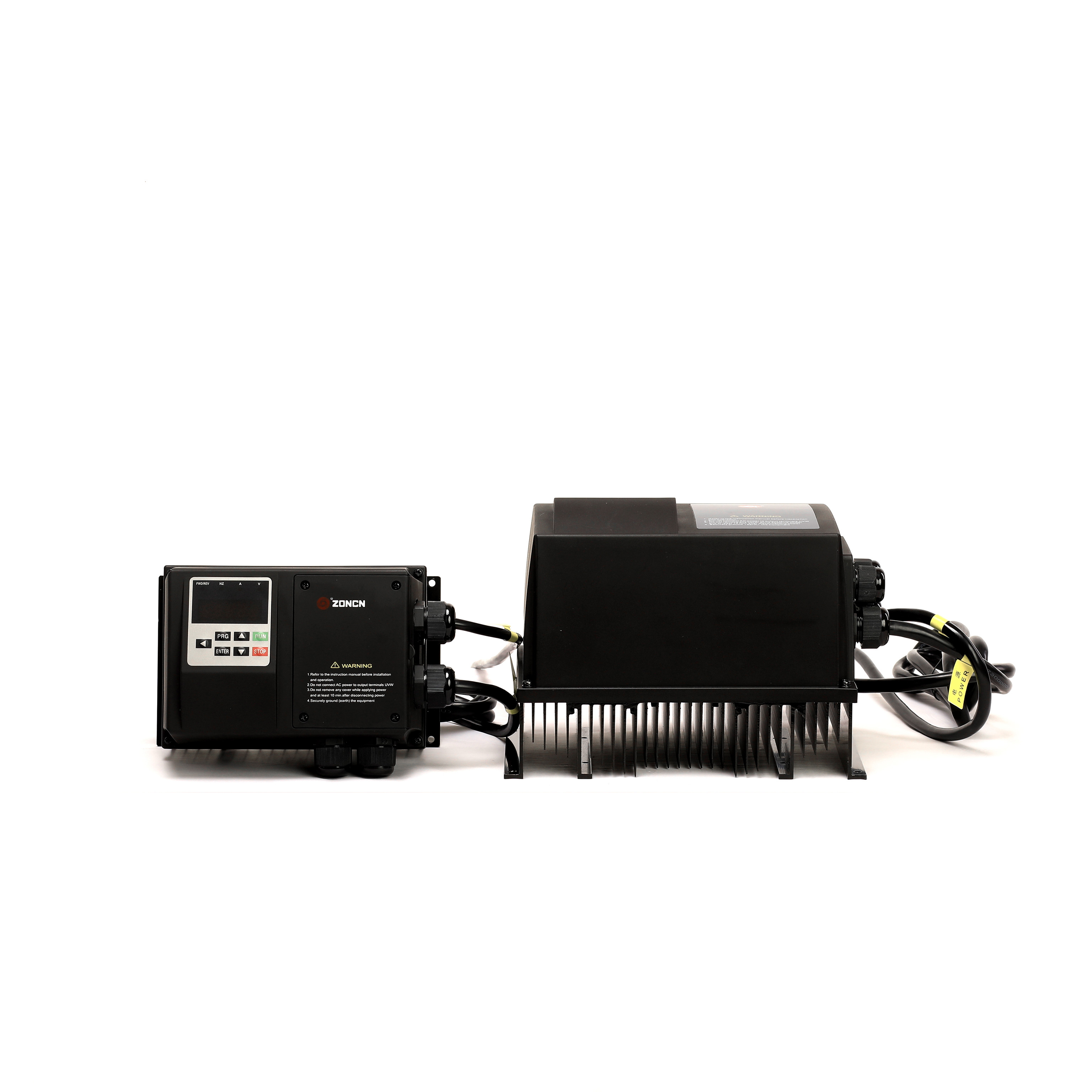

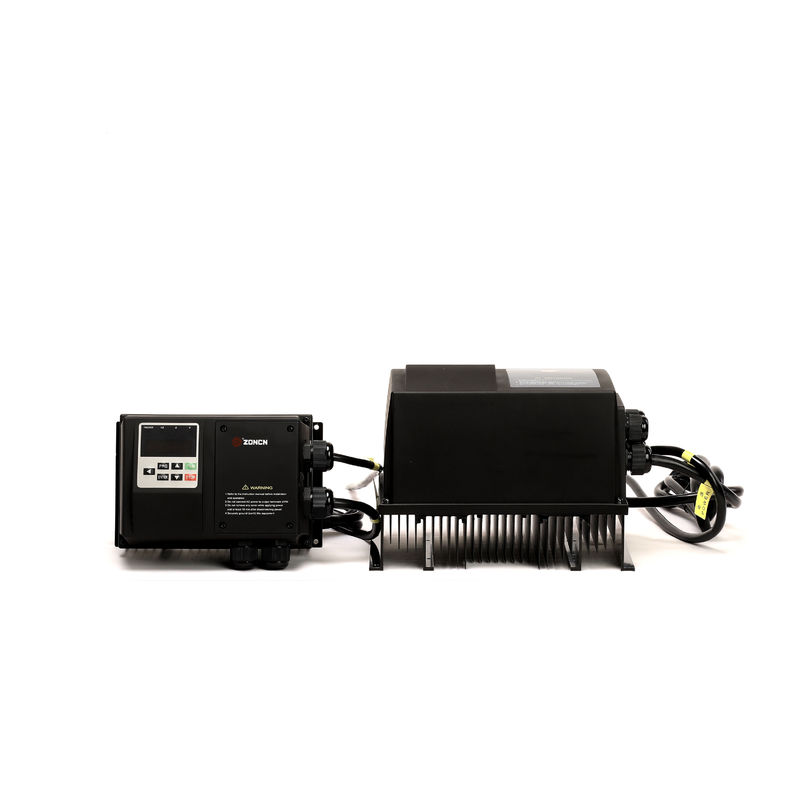

380v/0.75-11kw 수평 설치 및 수직 설치가 동시에 존재합니다. -V는 수직 설치를 나타냅니다. 15kw 이상은 수직으로 설치됩니다.
a. 수평 설치
b. 수직 설치
45~160kW
| 모델 | 모터 | 출력 전류 | 전체 차원 (mm) | 장착 크기 (mm) | |||||
| W | H | H1 | D | A | B | Φd | |||
| Z5400A0045K-BF | 45 | 90 | 300 | 450 | 482 | 278 | 210 | 465 | 9 |
| Z5400A0055K-BF | 55 | 110 | |||||||
| Z5400A0075K-BF | 75 | 150 |
400 |
520 |
560 |
275 |
300 |
535 |
9 |
| Z5400A0090K-BF | 90 | 176 | |||||||
| Z5400A0110K-BF | 110 | 210 | |||||||
| Z5400A0132K-BF | 132 | 253 | 400 | 800 | 864 | 321.5 | 330 | 780 | 11 |
| Z5400A0160K-BF | 160 | 300 | |||||||
적용:
Z5000-BF 산업용 시나리오에 적합한 Vfd:
Z5000-BF 시리즈 인버터는 펌프 산업에서 광범위한 응용 가능성을 가지고 있으며 펌프의 실행 속도를 효과적으로 제어 할 수 있습니다.에너지 절감 및 소비 감소화학, 종이, 금속공학 및 기타 분야와 같은 고 오염 산업에서이 시리즈 인버터 또한 잘 수행합니다. 그것은 생산 효율성을 향상시킬 수있을뿐만 아니라,하지만 에너지 소비도 줄일 수 있습니다., 오염 배출량을 줄이고 환경 보호 요구 사항을 충족합니다.Z5000-BF 시리즈 드라이브의 안정성과 신뢰성은 이러한 산업의 장비를 업그레이드하고 재구성하는 데 이상적입니다..
1MOQ는 얼마인가요?
1 PC
2: 지불 조건은?
배달 전에 T/T 100%
3배송시간은 얼마인가요?
빠른 배송이 장점입니다. 보통 10일 이내에요.
4어떻게 OEM/ODM를 할 수 있을까요?
우리는 40개 이상의 브랜드의 OEM을 합니다. 만약 당신의 주문이 일정량에 도달한다면, 우리는 당신을 위해 그것을 할 수 있습니다.
