VFD、Servo 및 다양한 모터 드라이버 생산에 집중
연간 판매량 900,000개 이상
전력 범위: 0.4kw ~ 2000kw, 전압 범위: 110v ~ 10000v
서비스 유통 네트워크는 전 세계를 커버합니다.
| 원래 장소: | 상하이, 중국 |
|---|---|
| 브랜드 이름: | ZONCN Vfd |
| 인증: | CE |

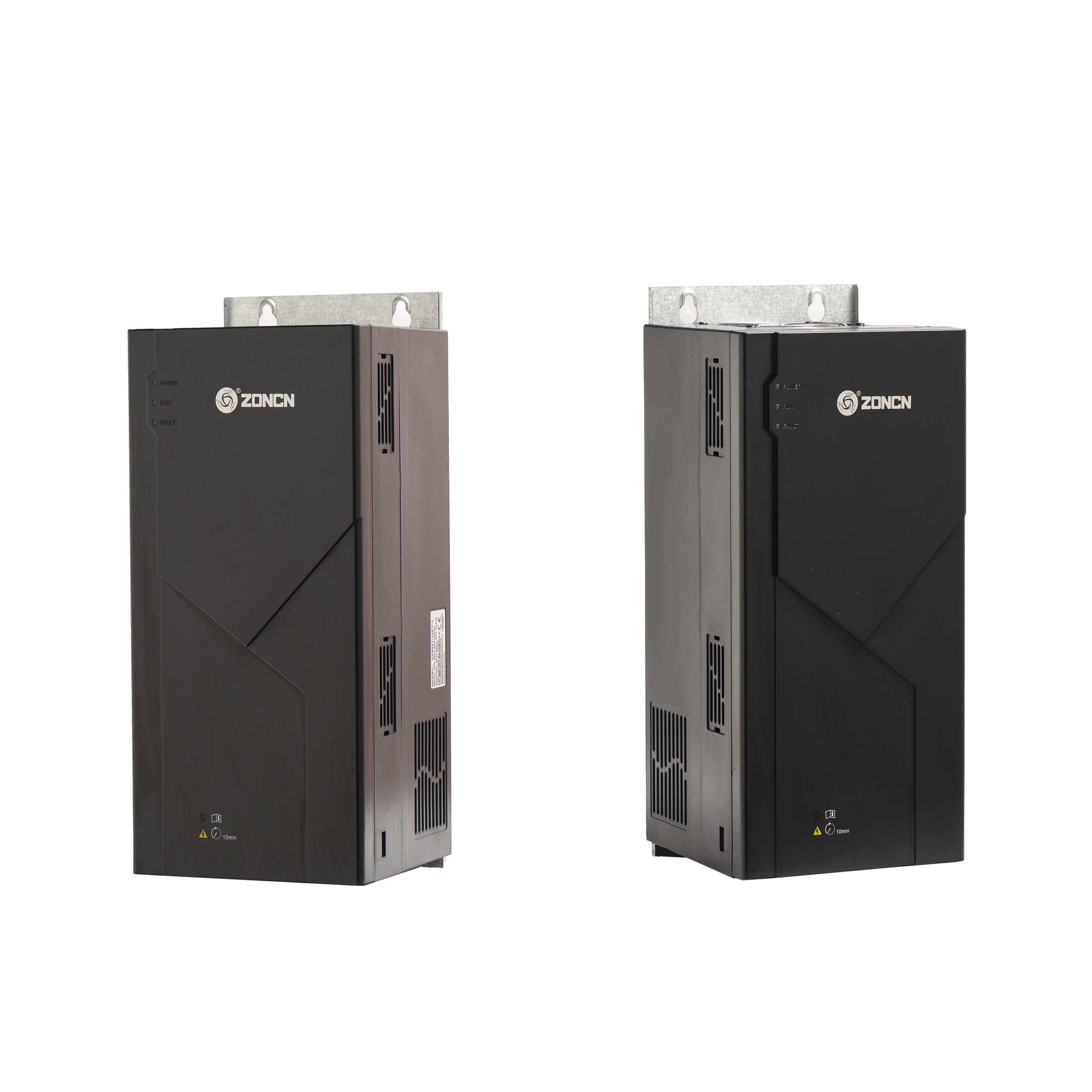

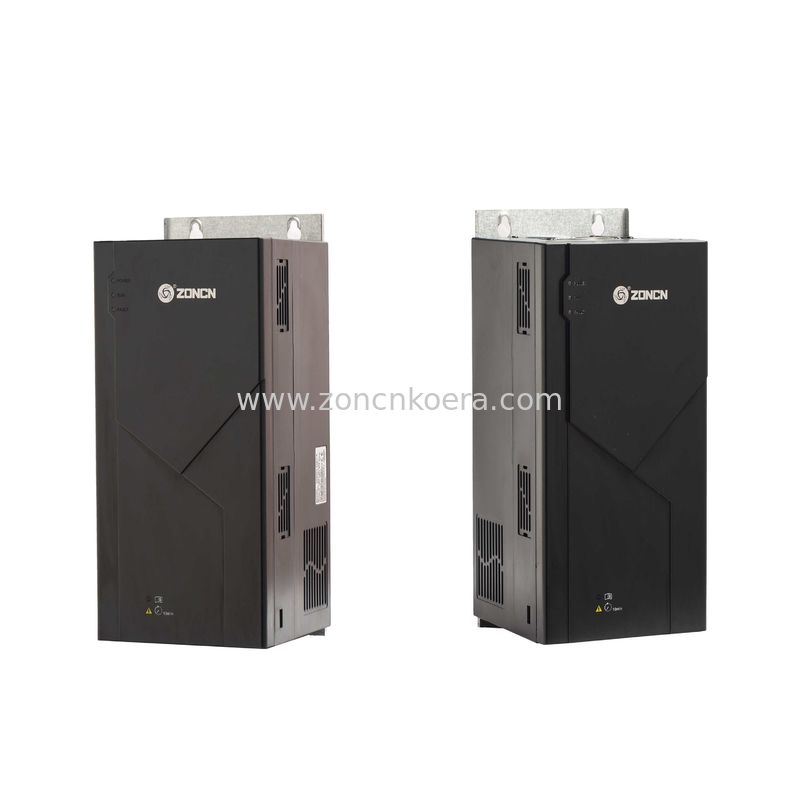

| 모델 번호: | SP600T-5R5KY-2 Vfd |
| 최소 주문 수량: | 1 단위 |
| 포장 세부 사항: | 판지 패킹 |
| 배달 시간: | 7-30 작업 일수 |
| 지불 조건: | 전신환, 서쪽 Union,PayPal |
| 공급 능력: | 달 당 100000 유닛 |
| 소재: | 금속 | 전압: | 380V±15% |
|---|---|---|---|
| 보증: | 18개월 | 정량력: | 5.5 kw VFD |
| 전기: | 교류 | 주파수 소스: | 디지털 설정 |
| 토크 부스트: | 고정 부스트 맞춤형 부스트 0.1%~30.0% | 속도 범위: | 1:100 |
| 시동 토크: | 0.5Hz/150% | 램프 모드: | 직선 램프 |
| 강조하다: | 공기 압축기 통합기 Vfd,5.5kW 변주 주파수 드라이브,5.5 kw VFD |
||
・고도로 통합된 공기 압축기 제어 프로세스 및 변주 주파수 드라이브 기술
・색 터치 스크린 디스플레이를 탑재하여 제품 디버깅이 간단하고 조작이 쉽다.
・ 제어 회로 단말기 플러그인 커넥터 단말기 및 오류 방지 플러그 설계.
◆고도의 제품 통합, 내장 220V AC 전원 공급, 24V DC 외부 출력을 제공합니다.
・제품은 지능의 높은 성능을 가지고 있으며 포괄적인 경보 기능이 장착되어 있습니다. 입력 및 출력 단계 누락 경보, 단계 순서 오류 경보,모터 및 머리 고온 경보 (PT100 및 PTC 감지)인버터 과부하 경보, 과전류 경보, 과전압, 과전압 등등
| 항목 | 사양 | |
| 기본 제어 기능 | 제어 모드 | 오픈 루프 벡터 제어, V/F 제어 |
| 상단 주파수 |
오픈 루프 벡터 제어: 0 ∼ 600Hz,V / F 제어: 0~3200Hz |
|
| 통신기 주파수 설정 |
0.5kHz 15kHz, 운반기 주파수는 부하 특성에 따라 자동으로 조정됩니다. |
|
| 입력 주파수 해상도 |
디지털 설정:00.01Hz 아날로그 설정: 최대 주파수 * 0.025% |
|
| 시작 토크 | 0.5Hz/150% | |
| 속도 범위 | 1:100 | |
|
속도 안정성 정확성 |
±0.2% | |
|
토크 제어 정확성 |
±10% | |
| 과부하 용량 |
가등 전류의 150%를 위해 60s, 180%를 위해 3s 가등류 |
|
| 토크 증폭 |
고정 부스 사용자 정의 부스트 0.1% ~ 30.0% |
|
| V/F 곡선 | 세 가지 방법: 선형, 다점, N 전력형 V/F 곡선 | |
| V/F 분리 | 두 종류: 완전 분리; 반 분리 | |
| 램프 모드 |
직선 램프 S 곡선 램프 가속/연속 시간의 네 그룹 범위 0.0~6500.0s |
|
|
의사소통 방법 |
RS485 | |
| JOG 제어 |
JOG 주파수 범위: 0.00~50.00 Hz JOG 가속/연속 시간: 0.0~6500s |
|
| 내장된 PID |
그것은 프로세스 제어 폐쇄 루프 제어 실현 시스템 쉽게 |
|
| 자동 전압 조절 (AVR) | 그리드 전압이 변경되면, 그것은 자동으로 출력 전압을 일정하게 유지할 수 있습니다 | |
| 주파수 소스 | 디지털 설정 | |
| 입력/출력 인터페이스 | 아날로그 입력 |
1개의 압력 센서: 4~20mA 입력 2 온도 센서: PT100 |
| 디지털 입력 |
2 디지털 입력 1 PTC 회로 보호 (정상적인 디지털 입력과 호환) |
|
| 디지털 출력 | 1개의 정상적으로 열린 릴레이 출력 (반부 220VAC 전압) | |
| LED 다이오드 디스플레이 | 3개의 LED 디스플레이가 표준입니다. | |
| 보호 | 모터 과열 보호 (PTC), 전력-지질 단장 보호, 인버터 과전류, 과부하, 과전압, 과전압, 과온, 출력 단계, 통신 장애,결함 전류 탐지EEPROM 기록 실패 등등 | |
| 환경 | 사용 장소 | 실내, 직접 햇빛, 먼지, 부식 가스, 연화 가스, 기름, 연소, 증기, 방울 또는 소금으로부터 자유로이. |
| 고도 | 1000m 이하 | |
| 실내 온도 |
-10°C 40°C (환경 온도가 40°C에서 50°C 사이) |
|
| 습도 | 95%RH 이하, 응축 없이 | |
| 진동 | 5.9m/s2 (0.6g) 이하 | |
| 저장 온도 | -20~+60 °C | |
| 모델 | W | H | H1 | D | A | B | Φd |
| SP600T-3R7KY-2 | 118 | 238 | 274 | 154 | 80 | 260 | 5.5 |
| SP600T-5R5KY-4 | |||||||
| SP600T-7R5KY-4 | |||||||
| SP600T-5R5KY-2 | 145 | 293 | 335 | 172 | 100 | 320 | 7 |
| SP600T-7R5KY-2 | |||||||
| SP600T-11KY-4 | |||||||
| SP600T-15KY-4 | |||||||
| SP600T-11KY-2 | 168 | 338 | 380 | 172 | 100 | 365 | 7 |
| SP600T-18KY-4 | |||||||
| SP600T-22KY-4 | |||||||
| SP600T-15KY-2 | 217 | 400 | -- | 216 | 202 | 385 | 7 |
| SP600T-18KY-2 | |||||||
| SP600T-30KY-4 | |||||||
| SP600T-37KY-4 |
| 터미널 기호 | 터미널 기능 설명 |
| R/S/T | 3단계 전류 입력 단말기 |
| U1/V1/W1 | 호스트 3단계 AC 출력 터미널 |
| U2/V2/W2 | 3단계 AC 출력 터미널 |
| PE | 지상 터미널 |
참고:
1) PT2+,PT-는 모터의 PT100 터미널입니다, 연결되지 않은 경우 단축 연결, 그렇지 않으면 모터 과열 오류를보고합니다.
2)S3는 모터의 PTC 단말기입니다. 연결되지 않은 경우 COM로 단절하거나 P4.02을 0으로 설정하십시오. 그렇지 않으면 모터 과열 오류를보고합니다.
Q1: 당신의 MOQ는 무엇입니까?
A: 1 pc
Q2: 당신의 지불 조건은 무엇입니까?
A: T / T 100% 배달 전에.
Q3: 배달시간은 얼마인가요?
A: 일반적으로 전체 지불을 받은 후 10일 이내에.
Q4: 어떻게 OEM/ODM 주문을 받을 수 있나요?
A: 귀하의 주문 양이 특정 요구 사항을 충족하면, 우리는 당신을 위해 그것을 사용자 정의하는 것을 기쁘게 생각합니다. 우리는 40 개 이상의 제조업체와 협력하고 있습니다.
