모델: | Z5400A0015K-BF | 힘: | 15kw(20HP) |
---|---|---|---|
EMC는 여과합니다: | 네 | 방수 클래스: | IP54 |
특징: | 속도 제어 | 통신 모드: | RS485 |
적용: | 물 펌프 | ||
강조하다: | 15KW 높은 보호 수준 인버터,높은 보호 수준 인버터 IP54 방수,주파수 드라이브 IP54 |

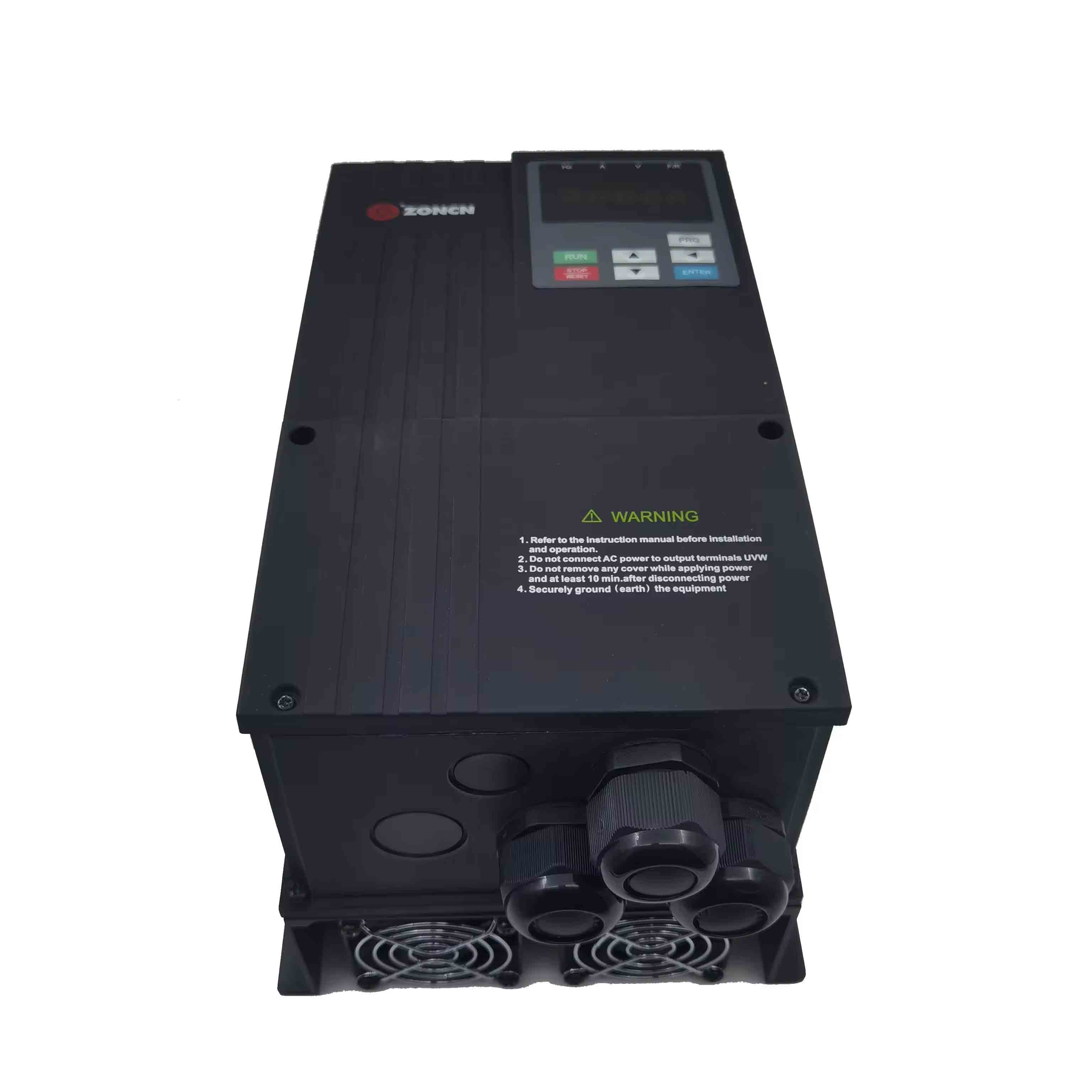

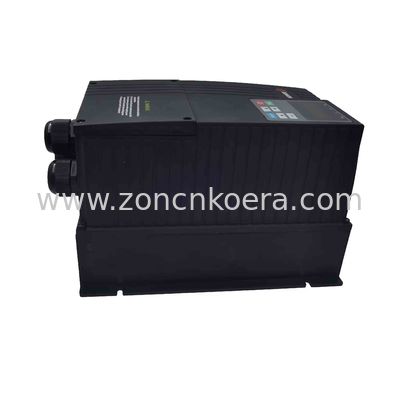

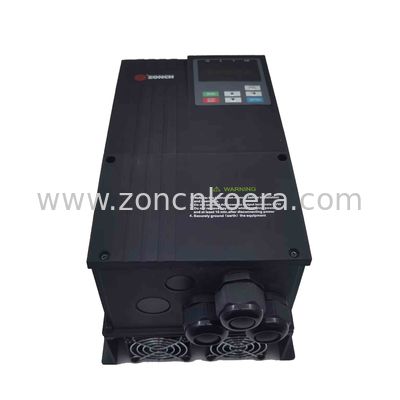

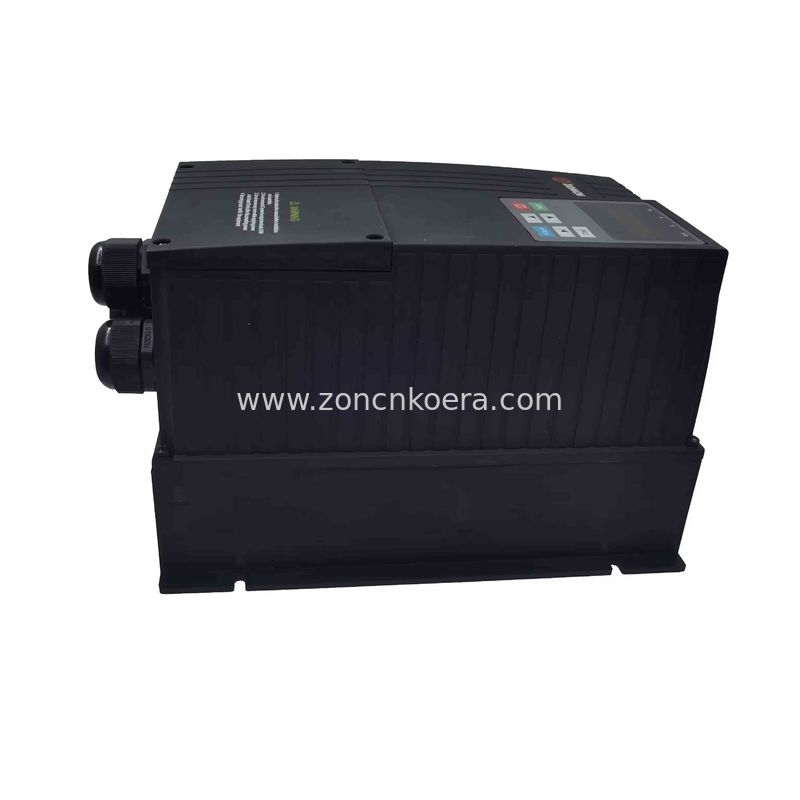

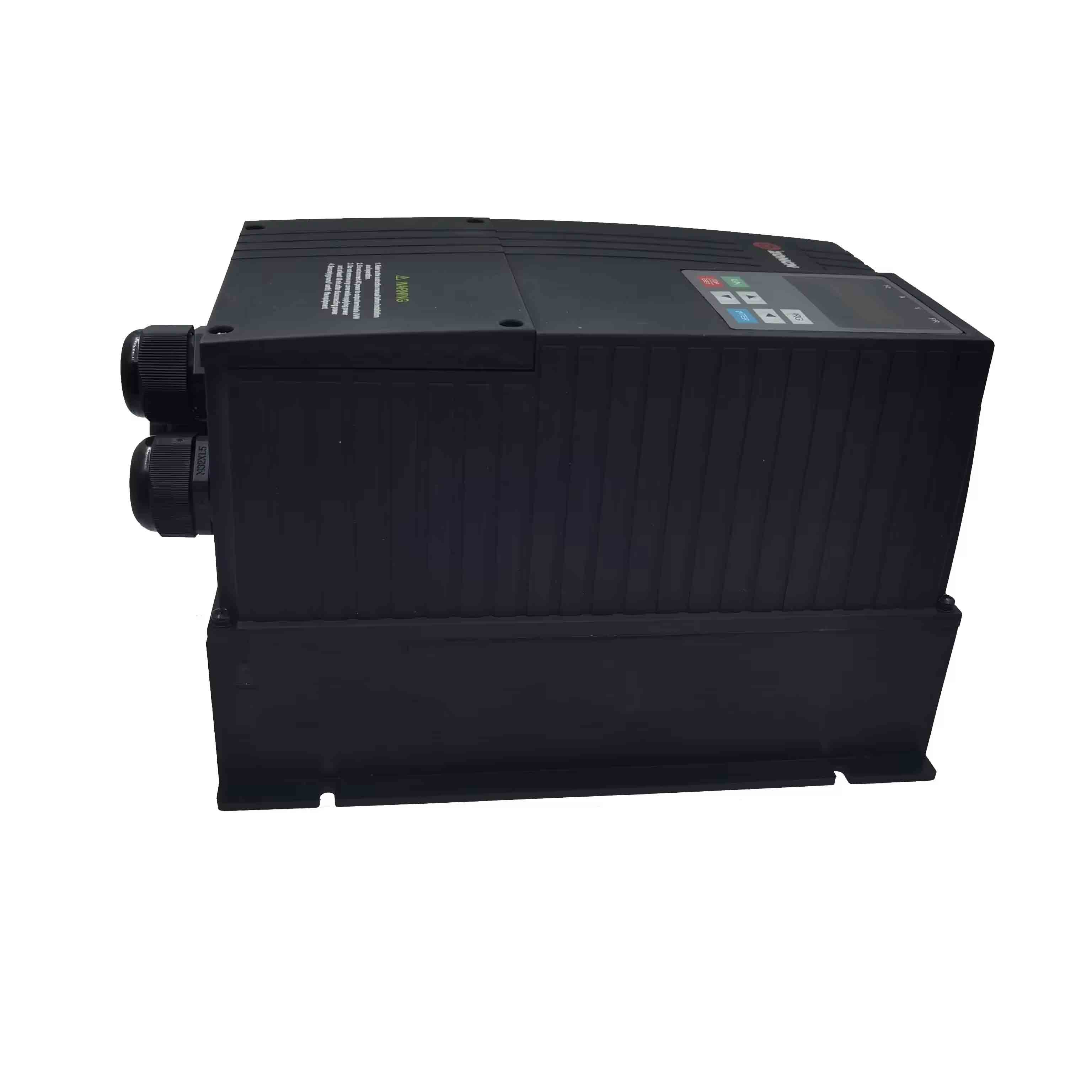

Z5000-BF 시리즈 인버터 는 수많은 이점을 제공합니다. 그것은 예외적 인 성능을 제공하며 최소한의 실패율을 자랑하며 신뢰할 수있는 작동을 보장합니다.우수한 방수성, 먼지 방지성또한 Z5000-BF 시리즈는 에너지 효율이 높으며 전력 소비를 줄이는 데 기여합니다.효율적인 열 분산 메커니즘과 간단한 설치 프로세스를 통합합니다.전체적으로, Z5000-BF 시리즈 인버터는 성능, 신뢰성, 물 및 먼지 저항성, 에너지 효율성, 열 소모성 및 설치 용이성 측면에서 탁월합니다.
항목 |
Z5000-BF 인버터 |
제어 모드 |
센서 없는 흐름 벡터 제어 (SFVC) 전압/주파수 (V/F) 제어 |
최대 주파수 | 벡터 제어:0-320Hz V/F 제어:0-3200Hz |
운반기 주파수 |
1kHz~16kHz 운반기 주파수는 부하 특성에 따라 자동으로 조정됩니다. |
입력 주파수 해상도 |
디지털 설정:00.01Hz 아날로그 설정: 최대 주파수 0.025% |
시작 토크 |
G: 타입:0.5Hz/150% (SVC) P: 타입:0.5Hz/100% |
속도 범위 | 1100 (SVC) |
속도 안정성 정확도 | ±0.5% (SVC) |
과부하 용량 |
G 타입: 등급 전류의 150%에 60s, 등급 전류의 180%에 3s. P 타입: 등급 전류의 120%에 60s, 150%에 3s. |
토크 증폭 | 자동 부스트; 사용자 정의 부스트:00.1%~30.0% |
VF 곡선 | 직선 V/F 곡선;다점 V/F 곡선;N-강도 V/F 곡선 |
VF 분리 | 2가지 종류: 완전 분리, 반 분리 |
램프 모드 | 직선 램프;S 곡선 램프; 4개의 가속/연속 시간 그룹:0~6500.0s |
자동 전압 조절 (AVR) | 그것은 네트워크 전압 변경될 때 자동으로 일정한 출력 전압을 유지할 수 있습니다 |
급류 제한 | 그것은 AC 드라이브의 빈번한 과류 장애를 피하는 데 도움이됩니다. |
토크 제한 및 제어 | 그것은 네트워크 전압 변경될 때 자동으로 일정한 출력 전압을 유지할 수 있습니다 |
탑재된 PID | 그것은 쉽게 프로세스 제어 폐쇄 루프 제어 시스템을 실현 |
JOG 제어 |
JOG 주파수 범위: 0.00~50.00 Hz JOG 가속/연속 시간: 0.0~6500.0s |
DC 브레이킹 | DC 브레이킹 주파수:0.00Hz에서 최대 주파수까지 브레이킹 시간:0.0-100.0s 브레이킹 동작 전류 값:0.0%~100.0% |
즉각적인 무명 상태는 멈추지 않습니다. | 로드 피드백 에너지는 전압 감소를 보완하여 AC 드라이브가 짧은 시간 동안 계속 작동 할 수 있습니다. |
타이밍 제어 | 시간 범위:00.0분~6.500.0분 |
의사소통 | RS485 |
명령 채널 실행 | 패널에 의해 제공, 제어 터미널, 일련 통신 포트, 여러 가지 방법으로 전환 될 수 있습니다 |
주파수 소스 | 디지털 아날로그 전압, 아날로그 전류, 펄스, 일련 포트 등으로 제공되는 10 종류의 주파수 소스 |
보조 주파수 소스 | 10 종류의 주파수 소스, 쉽게 마이크로 조정, 주파수 합성기를 실현할 수 있습니다 |
입력 터미널 |
6개의 디지털 입력 터미널, 그 중 하나는 최대 100kHz의 고속 펄스 입력을 지원합니다 (선택). 2개의 아날로그 입력 단말기가 있는데, 하나는 0~10V의 입력전압을 지원하고 다른 하나는 0~10V의 입력전압이나 4~20mA의 입력전류를 지원합니다. |
출력 터미널 |
1 디지털 출력 터미널 1 릴레이 출력 터미널 1개의 아날로그 출력 단말기: 0-20mA 출력 전류 또는 0-10v 출력 전압을 지원합니다. |
여러 보호 방식 | 전동 상태에서 모터 단전 감지, 출력 단계 손실 보호, 과전류 보호, 과전압 보호, 전압 보호, 과열 보호 및 과부하 보호 |
모델 | 가명 출력 (kW) | 가등식 입력 전류 (A) | 가등식 출력 전류 (A) | 모터 전력 (kW) |
입력 전압 (v):1PH AC 220V±15% | ||||
Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
입력 전압 (v):3PH AC 380V±15% | ||||
Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
Z5400A0011K-BF | 11 | 26 | 25 | 11 |
Z5400A0015K-BF | 15 | 35 | 32 | 15 |
Z5400A0018K-BF | 18 | 38 | 37 | 18 |
Z5400A0022K-BF | 22 | 46 | 45 | 22 |
Z5400A0030K-BF | 30 | 62 | 60 | 30 |
Z5400A0037K-BF | 37 | 76 | 75 | 37 |
Z5400A0045K-BF | 45 | 92 | 90 | 45 |
Z5400A0055K-BF | 55 | 113 | 110 | 55 |
Z5400A0075K-F | 75 | 157 | 150 | 75 |
Z5400A0090K-BF | 90 | 180 | 176 | 90 |
Z5400A0110K-BF | 110 | 214 | 210 | 110 |
Z5400A0132K-BF | 132 | 256 | 253 | 132 |
Z5400A0160K-BF | 160 | 307 | 300 | 160 |
모델 | 모터 | 출력 전류 | 장착 크기 (mm) | |||||
전체 차원 | ||||||||
W | H | D | A | B | Φd | |||
Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
Z5200A01D5K-BF | 1.5 | 7 | ||||||
Z5200A02D2K-BF | 2.2 | 11 | ||||||
Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
Z5400A02D2K-BF | 2.2 | 5 | ||||||
Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
Z5400A05D5K-BF | 5.5 | 13 | ||||||
Z5400A07D5K-BF | 7.5 | 17 | ||||||
Z5400A0011K-BF | 11 | 25 | ||||||
Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
Z5400A0011K-BF-V | 11 | 25 | ||||||
Z5400A0015K-BF | 15 | 32 | ||||||
Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
Z5400A0022K-BF | 22 | 45 | ||||||
Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
Z5400A0037K-BF | 37 | 75 |
참고:
380v/0.75-11kw 수평 설치 및 수직 설치가 동시에 존재합니다. -V는 수직 설치를 나타냅니다. 15kw 이상은 수직으로 설치됩니다.
적용:
적용 가능한 산업:
석탄 광산: 석탄 광산의 작업 환경에는 많은 석탄 먼지와 습기가 있으며, 이는 장비의 높은 먼지와 습도 저항을 요구합니다.
시멘트 생산 공장: 시멘트 생산 과정은 많은 먼지를 생성하며 습한 생산 프로세스를 사용하기 때문에 환경의 습도도 높습니다.
밀가루 가공 공장: 밀가루 가공 과정에서 많은 밀가루 먼지가 생성되며, 가공 과정에서 습기가 필요하기 때문에 환경에서도 습도가 높습니다.
세라믹 생산 공장: 세라믹 생산 과정은 많은 먼지를 생산 할 것이며, 폼링과 조화에 물을 사용하기 때문에 환경의 습도도 높습니다.
석탄 재 처리 시설: 석탄 재 처리 시설은 석탄 연소로 인한 석탄 재와 폐기물을 처리하며, 환경에는 먼지와 습도가 높습니다.
이러한 산업의 작업 환경은 일반적으로 먼지와 습도가 높기 때문에 장비의 먼지와 습도에 대한 높은 요구 사항이 있습니다.이러한 산업에서 적절한 먼지 및 습기에 저항하는 장비를 사용하는 것이 필수적입니다. 장비의 정상적인 작동과 작업 환경의 안전을 보장하기 위해.
전형적인 배선 도표:
1MOQ는 얼마인가요?
1 PC
2: 지불 조건은?
배달 전에 T/T 100%
3배송시간은 얼마인가요?
빠른 배송이 장점입니다. 보통 10일 이내에요.
4어떻게 OEM/ODM를 할 수 있을까요?
우리는 40개 이상의 브랜드의 OEM을 합니다. 만약 당신의 주문이 일정량에 도달한다면, 우리는 당신을 위해 그것을 할 수 있습니다.
